Panta acoperișului se calculează împărțind înălțimea coamei față de streașină la distanța orizontală până la coamă, apoi înmulțind rezultatul cu 100 pentru a obține procentul. Mai jos găsești un calculator interactiv care transformă panta din grade în procente și determină înălțimea coamei și lungimea căpriorului.
De exemplu, pentru o casă lată de 10 m, cu acoperiș simetric în două ape și coama ridicată cu 3 m, panta este de 60%, adică aproximativ 31°. Vom explica formulele, măsurătorile necesare și diferența dintre grade și procente.
Răspunsul scurt
Pentru un calcul corect avem nevoie de distanța orizontală și de înălțimea acoperișului sau de unghiul de înclinare. La un acoperiș simetric în două ape, distanța orizontală este jumătate din lățimea casei. La un acoperiș într-o apă, aceasta este întreaga lățime, dacă apa traversează clădirea pe direcția măsurată.
| Ce calculăm | Formula |
|---|---|
| Panta în procente | h ÷ d × 100 |
| Unghiul în grade | arctg(h ÷ d) |
| Înălțimea coamei | d × tg(unghi) |
| Lungimea căpriorului | √(h² + d²) |
În formule, h este diferența verticală de nivel dintre coamă și streașină, iar d reprezintă distanța orizontală corespunzătoare aceleiași ape. Lungimea calculată a căpriorului nu include prelungirea streșinii, tăieturile sau detaliile constructive.
Ce înseamnă panta acoperișului în grade și procente?
Gradele și procentele descriu aceeași înclinație, dar folosesc metode diferite. Gradele măsoară unghiul format de suprafața acoperișului cu orizontala. Procentele exprimă raportul dintre ridicarea verticală și distanța parcursă orizontal.
O pantă de 60% înseamnă că acoperișul urcă vertical cu 60 cm pentru fiecare 100 cm măsurați orizontal. Nu înseamnă că acoperișul formează un unghi de 60°. În exemplul nostru, 60% corespunde unui unghi de 30,96°.
Un reper simplu este unghiul de 45°, care corespunde unei pante de 100%. La această înclinație, creșterea verticală este egală cu distanța orizontală. Panta procentuală poate depăși 100% pentru unghiuri mai mari de 45°.
Este important să păstrăm aceeași unitate de măsură pentru înălțime și distanța orizontală. Dacă introducem înălțimea în metri, folosim tot metri și pentru distanță.
Formula de calcul pentru panta acoperișului
Mai întâi stabilim distanța orizontală d, măsurată de la poziția streșinii de referință până la proiecția verticală a coamei. Aceasta nu este lungimea înclinată a căpriorului.
Pentru un acoperiș simetric în două ape, împărțim lățimea casei la doi. Pentru unul într-o apă, folosim lățimea întreagă pe direcția pantei. Aceste reguli presupun geometria simplă descrisă; la acoperișurile asimetrice măsurăm separat fiecare apă.
Calculul pantei în procente
Panta (%) = h ÷ d × 100. Împărțim diferența de înălțime la distanța orizontală și înmulțim cu 100. Rezultatul este panta procentuală, nu unghiul.
Calculul unghiului în grade
Unghi = arctg(h ÷ d). Funcția arctangentă transformă raportul în unghiul de înclinare. Pe un calculator științific folosim funcția arctg sau tan invers și verificăm ca rezultatul să fie exprimat în grade.
Calculul înălțimii și lungimii căpriorului
Dacă știm unghiul, folosim h = d × tg(unghi). Pentru lungimea geometrică a căpriorului aplicăm teorema lui Pitagora: √(h² + d²).
În calculatorul interactiv selectezi tipul acoperișului, introduci lățimea casei și alegi dacă știi înălțimea coamei sau unghiul. Rezultatele arată panta procentuală, unghiul, înălțimea și lungimea calculată a căpriorului, fără streașină. Sunt rezultate geometrice, nu dimensiuni definitive pentru execuția șarpantei.

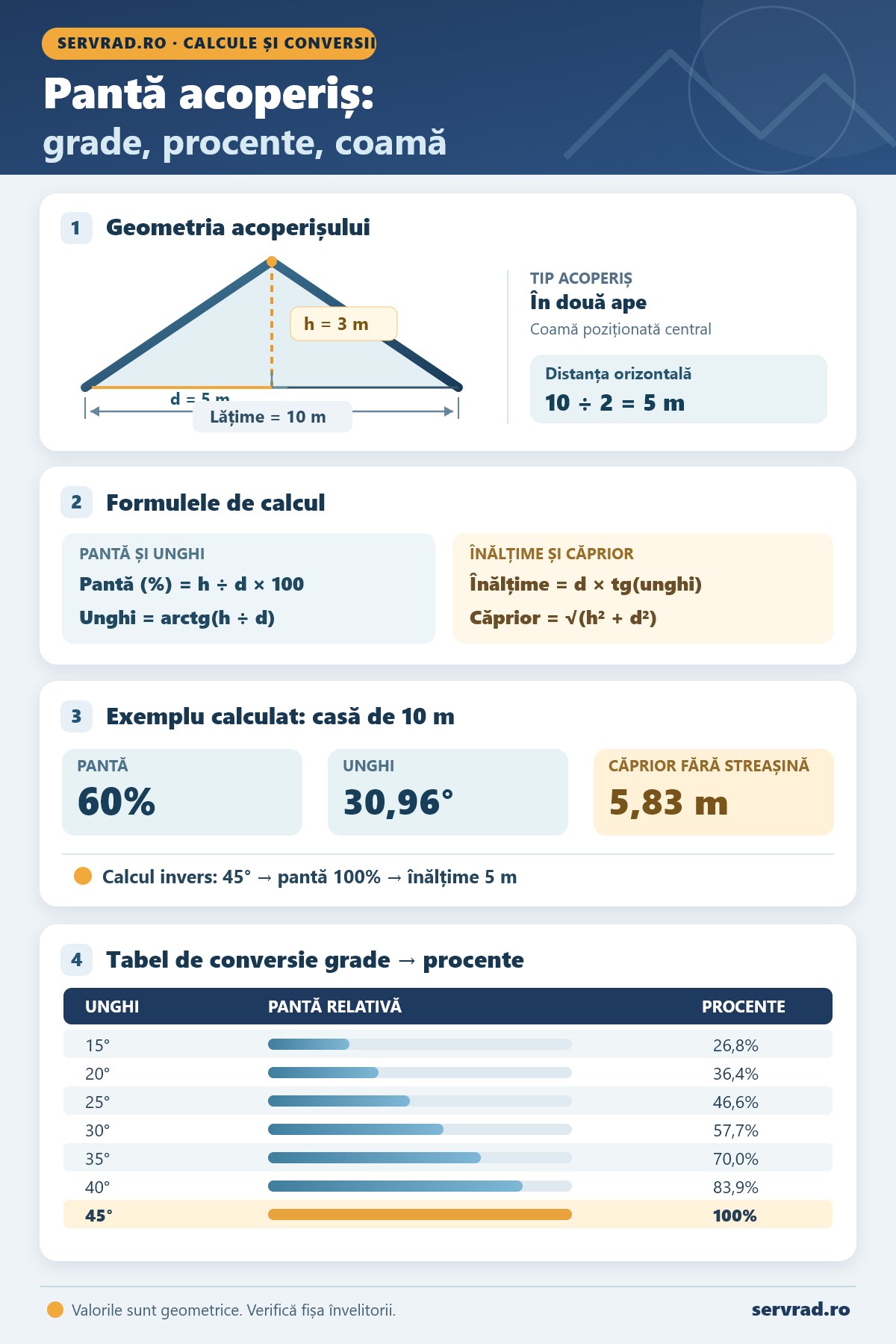

Exemplu: casă de 10 m cu acoperiș în două ape

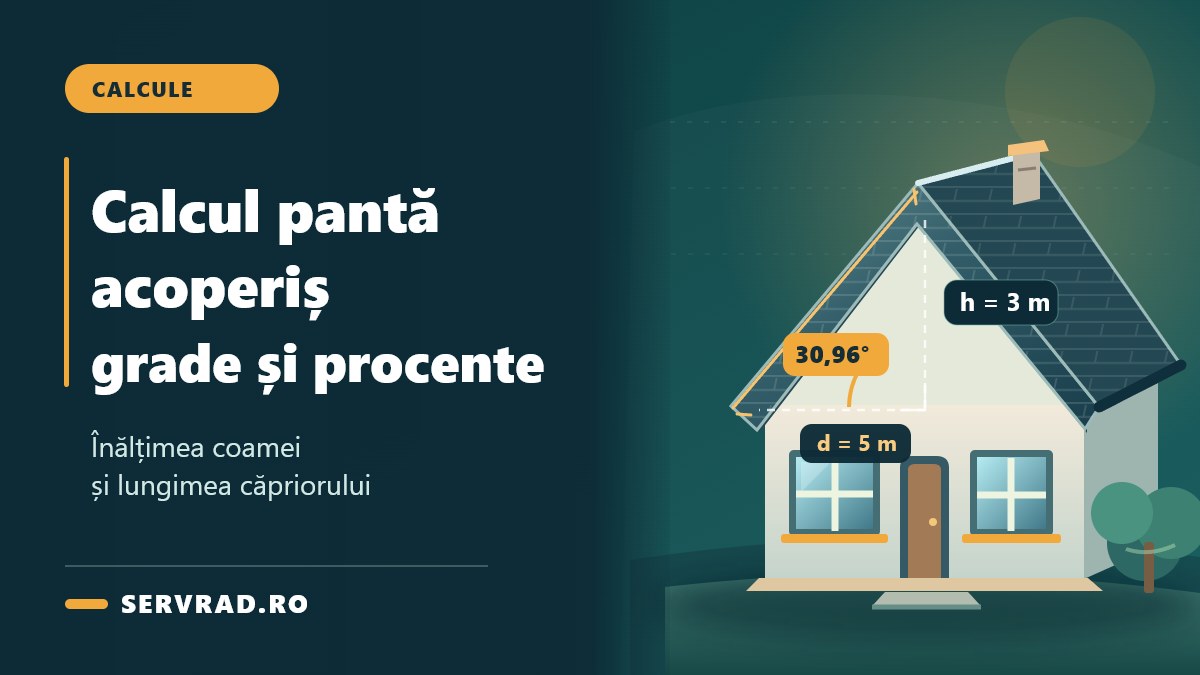

Considerăm o casă cu lățimea de 10 m, acoperiș simetric în două ape și coama situată cu 3 m mai sus decât nivelul streșinii.
- Distanța orizontală: 10 ÷ 2 = 5 m.
- Panta procentuală: 3 ÷ 5 × 100 = 60%.
- Unghiul: arctg(3 ÷ 5) = 30,96°, adică aproximativ 31°.
- Lungimea căpriorului: √(3² + 5²) = 5,83 m, rotunjit.
Observăm că lățimea totală a casei nu intră direct în raportul pentru fiecare apă. Folosim jumătatea ei deoarece coama este poziționată central. Dacă am utiliza greșit întreaga lățime, am calcula o înclinație diferită de cea reală.
Calcul invers: cunoaștem unghiul de 45°
Păstrăm aceeași casă de 10 m și acoperișul simetric în două ape, dar presupunem că dorim un unghi de 45°. Distanța orizontală rămâne 5 m. Înălțimea necesară este 5 × tg(45°) = 5 m, iar panta este 100%.
Astfel putem porni fie de la înălțimea coamei, fie de la unghiul dorit. În proiectarea reală, aceste dimensiuni trebuie corelate și cu structura, învelitoarea și geometria clădirii.
Tabel de conversie: pantă acoperiș din grade în procente
Tabelul prezintă conversiile unor unghiuri întâlnite în calculele pentru acoperișuri. Valorile procentuale sunt rotunjite la o zecimală și se obțin din tangenta unghiului înmulțită cu 100.
| Unghi acoperiș | Pantă în procente |
|---|---|
| 15° | 26,8% |
| 20° | 36,4% |
| 25° | 46,6% |
| 30° | 57,7% |
| 35° | 70,0% |
| 40° | 83,9% |
| 45° | 100% |
Tabelul este util pentru interpretarea proiectelor și compararea cerințelor producătorilor. Dacă documentația învelitorii precizează unghiul minim în grade, nu trebuie confundată valoarea respectivă cu procentul.
Cum măsurăm panta unui acoperiș existent?
Cea mai simplă metodă pornește de la o distanță orizontală cunoscută și de la diferența verticală de nivel. Nu este obligatoriu să măsurăm întregul acoperiș dacă avem acces sigur la o porțiune dreaptă și reprezentativă.
- Identificăm o porțiune a acoperișului fără deformări vizibile.
- Poziționăm o nivelă astfel încât să indice orizontala.
- Măsurăm o distanță orizontală cunoscută de-a lungul direcției pantei.
- Măsurăm vertical diferența dintre nivelă și planul înclinat, la capătul distanței.
- Introducem distanțele în aceeași unitate și aplicăm formula.
Putem utiliza și un inclinometru digital, poziționat pe o suprafață reprezentativă, pentru a citi direct unghiul. La acoperișurile cu țiglă profilată trebuie evitate măsurătorile influențate de forma locală a unei singure țigle.
Pentru o construcție nouă, dimensiunile din proiect sunt de regulă mai potrivite decât măsurătorile aproximative. Dacă lucrăm cu planuri și suprafețe ale clădirii, poate fi util și ghidul despre calculul suprafeței unei camere și a pereților.
Nu recomandăm urcarea pe acoperiș fără echipamente și pregătire pentru lucrul la înălțime. Măsurătorile care necesită acces pe acoperiș trebuie efectuate de personal competent, în condiții de siguranță.
Care este panta minimă pentru țiglă, tablă sau șindrilă?
Nu există o pantă minimă universală valabilă pentru toate materialele. Alegerea depinde de produs, profil, suprapuneri, lungimea apei și configurația acoperișului.
- Țiglă ceramică sau din beton: verificăm fișa tehnică a modelului și sistemul de montaj. Cerințele pot varia, inclusiv în funcție de măsurile suplimentare de etanșare.
- Țiglă metalică și tablă: panta admisă depinde de profilul ales, tipul îmbinărilor și instrucțiunile producătorului. Tabla fălțuită și țigla metalică nu au neapărat aceleași limite.
- Șindrilă bituminoasă: producătorii stabilesc limite și condiții pentru pantele mici. Unele situații necesită straturi suplimentare de protecție împotriva apei.
O pantă mai mare nu înlocuiește dimensionarea corectă a structurii și nici detaliile de etanșare. În plus, acoperișul trebuie proiectat ținând cont de condițiile locale de vânt și zăpadă. Pentru execuție și modificări structurale apelăm la un proiectant și la specialiști calificați.
Greșeli frecvente la calculul pantei
Prima greșeală este confundarea gradelor cu procentele. A doua este folosirea lățimii totale a casei în locul jumătății ei pentru un acoperiș simetric în două ape.
O altă eroare este măsurarea distanței pe suprafața înclinată, deși formula pantei folosește distanța orizontală. De asemenea, înălțimea trebuie raportată la același nivel de referință al streșinii, nu la o cotă aleasă arbitrar.
Lungimea geometrică a căpriorului nu reprezintă automat lungimea de comandă a lemnului. Streșinile, îmbinările, secțiunile constructive și pierderile la debitare trebuie stabilite separat.
Sfaturi practice înainte de alegerea acoperișului
- Verificăm dacă acoperișul are două ape simetrice, o singură apă sau o geometrie mai complexă.
- Folosim cote din proiect și măsurători în aceleași unități.
- Comparăm unghiul calculat cu cerințele exacte din documentația învelitorii.
- Nu dimensionăm structura de rezistență doar pe baza unui calculator geometric.
- Calculăm separat suprafața necesară și pierderile de material.
Pentru estimarea cantității de învelitoare poate fi util ghidul despre câți metri pătrați acoperă un palet de țiglă. Cantitatea necesară nu se determină doar din lățimea casei și panta acoperișului.
Citește și: Calcul acoperiș în 2 sau 4 ape: suprafață, țiglă și tablă necesară
Întrebări frecvente
Ce pantă are un acoperiș de 30 de grade?
Un acoperiș înclinat la 30° are panta de aproximativ 57,7%. Procentul rezultă din tangenta unghiului înmulțită cu 100, nu dintr-o conversie liniară.
Cât înseamnă o pantă de 100% în grade?
O pantă de 100% corespunde unui unghi de 45°. În acest caz, distanța verticală este egală cu distanța orizontală.
Cum calculăm înălțimea coamei dacă știm unghiul?
Înmulțim distanța orizontală cu tangenta unghiului. Pentru exemplul cu distanța de 5 m și unghiul de 45°, înălțimea rezultată este de 5 m.
La un acoperiș în două ape împărțim întotdeauna lățimea casei la doi?
Nu. Împărțim la doi doar dacă cele două ape sunt simetrice și coama se află central. Pentru un acoperiș asimetric, fiecare apă are propria distanță orizontală și poate avea altă pantă.
Lungimea căpriorului calculată include și streașina?
Nu. Formula √(h² + d²) oferă lungimea segmentului înclinat corespunzător triunghiului măsurat. Prelungirea streșinii și detaliile de execuție nu sunt incluse.
Putem alege învelitoarea doar după panta calculată?
Nu. Panta este unul dintre criterii. Trebuie verificate fișa producătorului, sistemul de montaj, detaliile de etanșare și soluția structurală stabilită de proiectant.
Pe scurt
- Panta în procente: h ÷ d × 100.
- Unghiul: arctg(h ÷ d), exprimat în grade.
- Înălțimea: d × tg(unghi).
- Căpriorul fără streașină: √(h² + d²).
- Exemplu: casă de 10 m, coamă de 3 m, pantă 60%, unghi aproximativ 31° și căprior de 5,83 m.
- Important: panta minimă acceptată se verifică în documentația materialului ales.
