Un întrerupător simplu comandă lumina dintr-un singur loc, două întrerupătoare cap-scară permit aprinderea și stingerea din două locuri, iar un întrerupător cruce se adaugă între ele când lumina trebuie comandată din trei sau mai multe puncte. Diferența este dată de funcția contactelor electrice, nu de aspectul exterior al clapetei.
Alegerea corectă contează mai ales pe holuri, în case cu etaj, dormitoare și încăperi cu mai multe intrări. Mai jos explicăm ce face fiecare mecanism, câte aparate sunt necesare și ce trebuie verificat înainte de cumpărare sau modificarea instalației.
Răspunsul scurt
Pentru un circuit de iluminat comandat din mai multe locuri se folosesc două comutatoare cap-scară, iar pentru fiecare punct suplimentar se adaugă câte un comutator cruce.
| Tipul aparatului | Borne uzuale | Rol | Utilizare |
|---|---|---|---|
| Simplu | 2 | Deschide sau închide un circuit | Comandă dintr-un loc |
| Cap-scară | 3 | Comută între două căi electrice | Comandă din două locuri, în pereche |
| Cruce | 4 | Schimbă legăturile dintre două perechi de conductoare | Comandă din minimum trei locuri, împreună cu două cap-scară |
Numărul de borne prezentat este caracteristic mecanismelor clasice. Modelele electronice, inteligente sau cu funcții suplimentare pot avea alte configurații. Pentru identificare se consultă schema imprimată pe aparat și documentația producătorului.
Ce este un întrerupător simplu și cum funcționează?
Întrerupătorul simplu este mecanismul obișnuit folosit pentru iluminatul unei camere. Are un contact care poate fi închis sau deschis. La acționarea clapetei, permite sau întrerupe circulația curentului prin circuitul comandat.
De exemplu, într-o debara cu o singură intrare, un întrerupător simplu montat lângă ușă poate comanda plafoniera. Dacă încăperea are două corpuri de iluminat care trebuie aprinse simultan, acestea pot face parte din aceeași comandă, cu condiția ca instalația și capacitatea aparatului să fie corespunzătoare.
Într-o instalație clasică, întrerupătorul simplu are două borne de conectare. Circuitul trebuie proiectat astfel încât să fie întrerupt conductorul de fază, nu conductorul neutru. Realizarea și verificarea conexiunilor revin electricianului autorizat ANRE.
Un întrerupător simplu nu permite, singur, comandarea convențională a aceleiași lumini din două puncte independente.
Ce este un întrerupător cap-scară?
Întrerupătorul cap-scară, numit mai precis comutator cap-scară, este utilizat pentru controlul aceleiași lumini din două locuri diferite. Denumirea vine din folosirea sa frecventă la baza și în partea superioară a unei scări.
Spre deosebire de întrerupătorul simplu, mecanismul clasic cap-scară are trei borne: una comună, marcată adesea COM sau L, și două contacte alternative, marcate diferit în funcție de producător.
La fiecare apăsare, borna comună este conectată la una dintre cele două căi. Două asemenea aparate, montate într-o configurație corespunzătoare, permit modificarea stării lămpii din oricare punct.
Un exemplu este un hol cu lungimea de 8 metri și câte o ușă la fiecare capăt. Putem avea un comutator lângă prima ușă și unul lângă a doua. Lumina poate fi aprinsă la intrare și stinsă la ieșire, fără întoarcerea la primul aparat.
În această configurație, poziția fizică a clapetei nu indică permanent dacă lumina este aprinsă. Starea depinde și de poziția celuilalt comutator.
Ce este un întrerupător cruce?
Comutatorul cruce, denumit și întrerupător intermediar, extinde sistemul cap-scară pentru comandarea din mai mult de două locuri. Se folosește împreună cu două comutatoare cap-scară, nu în locul acestora.
Mecanismul cruce clasic are patru borne, organizate în două perechi. Într-o poziție, cele două căi sunt conectate într-o anumită ordine; în cealaltă poziție, legăturile sunt inversate. Această schimbare permite aprinderea sau stingerea luminii indiferent de pozițiile celorlalte aparate.
Pentru o scară cu parter, etaj și mansardă, sistemul convențional poate include două comutatoare cap-scară la extremități și un comutator cruce la nivelul intermediar. Lumina se poate comanda din toate cele trei puncte.
Comutatorul cruce nu trebuie confundat cu un întrerupător dublu. Aceste aparate pot avea dimensiuni și aspecte asemănătoare, dar realizează funcții diferite.

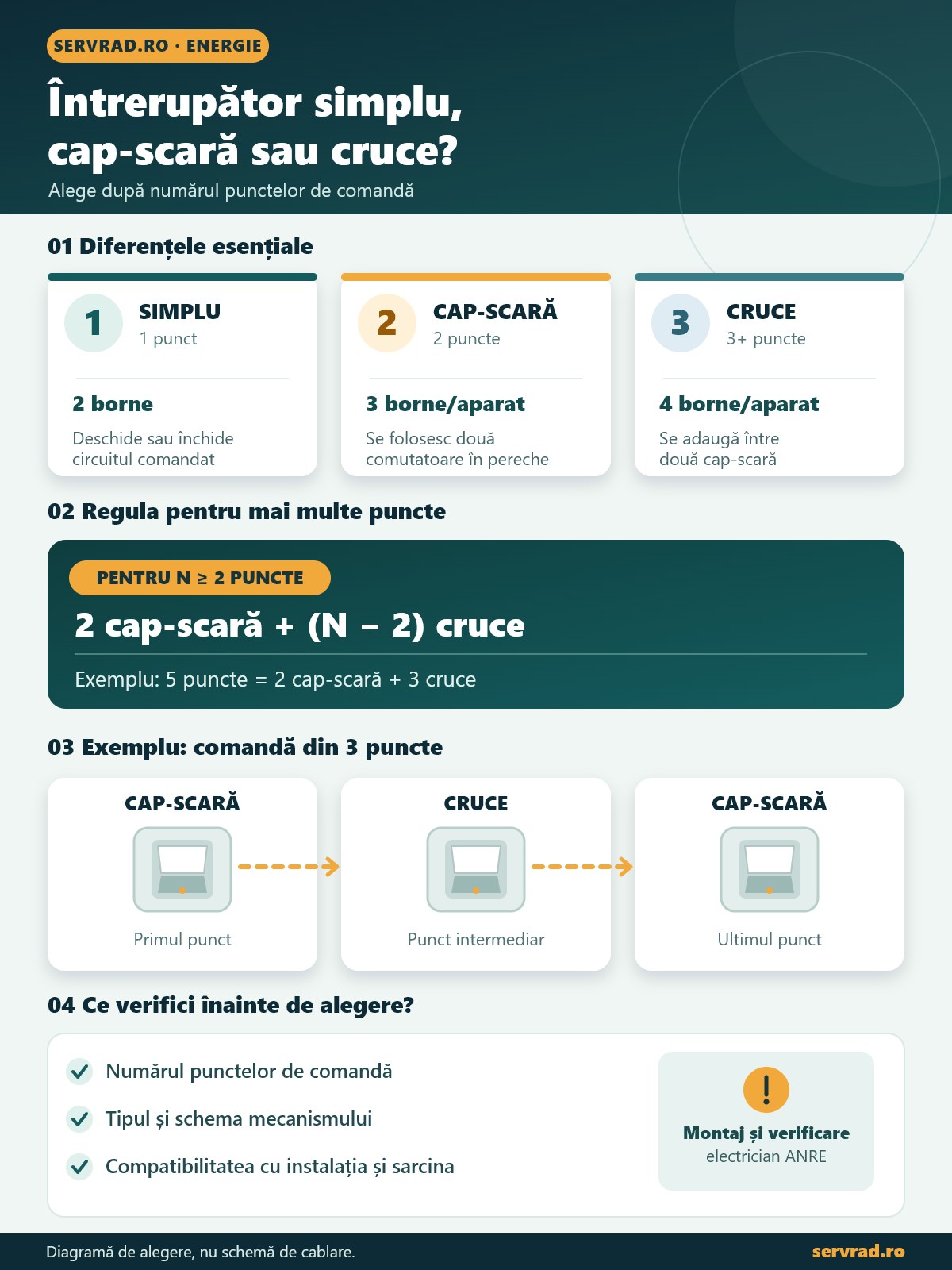

Câte întrerupătoare îți trebuie pentru fiecare situație?
Pentru un singur grup de lumini, numărul punctelor de comandă stabilește configurația convențională.
| Puncte de comandă | Întrerupătoare simple | Cap-scară | Cruce |
|---|---|---|---|
| 1 | 1 | 0 | 0 |
| 2 | 0 | 2 | 0 |
| 3 | 0 | 2 | 1 |
| 4 | 0 | 2 | 2 |
| 5 | 0 | 2 | 3 |
Pentru două sau mai multe puncte, regula de calcul este simplă: numărul comutatoarelor cruce = numărul punctelor de comandă − 2. Numărul comutatoarelor cap-scară rămâne două.
Exemplul 1: lumină comandată din două puncte
Vrem să aprindem și să stingem lumina unui dormitor atât de lângă ușă, cât și de lângă pat. Sunt necesare două comutatoare cap-scară. Nu este necesar un comutator cruce.
Exemplul 2: lumină comandată din trei puncte
Avem un hol cu trei accesuri. Configurația clasică folosește două comutatoare cap-scară și un comutator cruce între ele. Numărul total de aparate este 2 + 1 = 3.
Exemplul 3: lumină comandată din cinci puncte
Într-o clădire cu mai multe intrări sau paliere, lumina trebuie comandată din cinci locuri. Calculăm 5 − 2 = 3 comutatoare cruce. Adăugăm două cap-scară și obținem 2 + 3 = 5 aparate în total.
Aceste exemple se referă la o singură comandă de iluminat. Dacă dorim să comandăm separat două grupuri de lămpi, schema și numărul mecanismelor trebuie analizate pentru fiecare grup.
Cum recunoști tipul unui întrerupător?
Aspectul exterior nu este un criteriu sigur. Un întrerupător simplu, unul cap-scară și unul cruce pot avea clapete identice și pot aparține aceleiași game decorative.
- Verifică denumirea comercială: caută explicit „simplu”, „cap-scară”, „intermediar” sau „cruce”.
- Consultă schema producătorului: simbolul contactelor indică funcția reală a mecanismului.
- Verifică numărul și marcajul bornelor: două, trei sau patru borne sunt indicii utile pentru modelele clasice.
- Compară gama și ramele: mecanismele, suporturile și ramele nu sunt automat compatibile între producători sau serii.
- Controlează specificațiile: tensiunea nominală, curentul admis și compatibilitatea cu sarcina de iluminat trebuie să corespundă aplicației.
Identificarea prin desfacerea aparatului, măsurarea contactelor sau modificarea legăturilor electrice se face de către un electrician autorizat ANRE. Numărul firelor vizibile într-o doză nu stabilește, singur, tipul mecanismului.
Întrerupător dublu, cap-scară dublu și comutator cruce: diferențe
Un întrerupător dublu obișnuit are două clapete și permite comandarea separată a două circuite sau grupuri de iluminat din același loc. De exemplu, o clapetă aprinde plafoniera și cealaltă aplicele.
Un cap-scară dublu reunește două mecanisme de tip cap-scară într-un ansamblu. Poate fi utilizat pentru două comenzi distincte din mai multe locuri, dacă instalația este proiectată corespunzător.
Un comutator cruce simplu modifică legăturile dintre două căi ale unei singure comenzi. Nu este echivalent cu întrerupătorul dublu și nici cu un întrerupător bipolar, care întrerupe simultan doi poli.
Pentru dispozitive moderne, inclusiv întrerupătoare inteligente, funcția trebuie verificată în documentația tehnică. Unele folosesc module electronice, relee sau dispozitive asociate și nu respectă configurația clasică a comutatoarelor mecanice.
Ce trebuie verificat înainte de instalare sau înlocuire?
Primul pas este stabilirea modului în care dorim să folosim iluminatul: din câte locuri se comandă aceeași lampă și dacă există mai multe grupuri independente. Urmează alegerea unei familii de aparate compatibile și evaluarea instalației existente.
Un electrician autorizat ANRE trebuie să verifice traseele, identificarea conductoarelor, continuitatea, protecțiile, dimensionarea și compatibilitatea componentelor. Înlocuirea unui mecanism simplu cu două comutatoare cap-scară poate presupune modificarea circuitului și realizarea unor trasee suplimentare.
Nu se lucrează la conductoare sub tensiune. Întreruperea alimentării la protecția corespunzătoare, împiedicarea realimentării accidentale și confirmarea absenței tensiunii cu un aparat adecvat fac parte din procedurile electricianului. Stingerea lămpii din clapetă nu înseamnă că instalația este sigură pentru intervenție.
Nu trebuie presupusă funcția unui conductor exclusiv după culoarea izolației, în special în instalații vechi. Nici improvizarea legăturilor pentru a obține o comandă suplimentară nu este acceptabilă.
Dacă apar încălzirea anormală a mecanismului, miros de plastic încins, zgomote electrice sau urme de ardere, circuitul trebuie scos din funcțiune în siguranță și verificat de un specialist. Pentru informații despre protecțiile circuitelor, consultă ghidul despre alegerea siguranței automate și explicațiile despre protecția diferențială.
Merită un întrerupător inteligent în locul sistemului cap-scară?
Un întrerupător inteligent sau un releu conectat poate permite comanda iluminatului din aplicație, prin automatizări sau cu ajutorul unor comenzi suplimentare. Avantajul este flexibilitatea, însă alegerea depinde de instalația disponibilă.
Unele dispozitive au nevoie de conductor neutru în doza aparatului, altele folosesc soluții diferite. Nu toate sunt compatibile cu montaje cap-scară existente, becuri LED de anumite tipuri sau comutatoare intermediare. Verificarea schemei oficiale a produsului este obligatorie înainte de instalare.
Pentru automatizări locale poți consulta și ghidul Home Assistant și Shelly. Soluțiile inteligente trebuie alese și montate astfel încât să păstreze funcționarea și siguranța circuitului.
Întrebări frecvente
Pot folosi un întrerupător cap-scară ca întrerupător simplu?
La anumite modele mecanice, da. Un comutator cap-scară poate îndeplini funcția unui întrerupător simplu folosind contactul comun și una dintre căile alternative, conform documentației producătorului. Aceasta nu înseamnă că orice produs este interschimbabil. Conectarea se face de electricianul autorizat.
Pot comanda lumina din trei locuri fără întrerupător cruce?
În schema mecanică tradițională, configurația pentru trei puncte folosește două comutatoare cap-scară și unul cruce. Există și sisteme cu relee, butoane sau comenzi inteligente care permit alte configurații, însă acestea trebuie proiectate separat.
De ce lumina nu se mai aprinde din toate punctele?
Cauzele posibile includ un contact defect, un mecanism incompatibil, conexiuni deteriorate sau probleme ale corpului de iluminat. Dacă o anumită combinație a clapetelor nu funcționează, poate exista o problemă pe una dintre căile de comutare. Diagnosticul electric se face de un specialist.
Întrerupătorul cruce poate fi montat la capătul circuitului?
În configurația clasică, nu. Cele două poziții de la extremitățile sistemului sunt ocupate de comutatoare cap-scară, iar mecanismele cruce sunt intermediare. Ordinea fizică de pe perete nu trebuie confundată cu rolul electric al aparatelor din circuit.
Un întrerupător cap-scară consumă mai mult curent?
Un comutator mecanic obișnuit nu are un consum propriu continuu relevant pentru factura de energie. Energia consumată depinde în principal de puterea corpurilor de iluminat și durata funcționării lor. În schimb, unele întrerupătoare electronice sau inteligente consumă energie pentru alimentarea circuitelor interne.
Pot înlocui singur un întrerupător defect?
Pentru siguranță, înlocuirea mecanismului și verificarea conexiunilor trebuie încredințate unui electrician autorizat ANRE. O clapetă asemănătoare nu garantează aceeași funcție sau aceeași dispunere a bornelor, iar lucrul la instalația electrică prezintă risc de electrocutare și incendiu.
Pe scurt
- Întrerupătorul simplu comandă o lumină sau un grup de lumini dintr-un singur loc.
- Pentru două puncte sunt necesare două comutatoare cap-scară.
- Pentru trei puncte se folosesc două cap-scară și un cruce.
- Pentru cinci puncte sunt necesare două cap-scară și trei cruce.
- Mecanismele clasice au, de regulă, 2, 3 și respectiv 4 borne.
- Schema producătorului și verificarea făcută de un electrician autorizat ANRE sunt esențiale pentru alegere și montaj.
