Schimbătorul de căldură transferă energia termică între două fluide, de regulă fără ca acestea să se amestece. Când se colmatează cu depuneri de calcar, nămol sau particule, transferul termic poate scădea, iar apa caldă poate deveni insuficientă sau instabilă.
Componenta se întâlnește în centrale termice, pompe de căldură, boilere și instalații de încălzire. Explicăm cum funcționează, ce simptome pot indica o problemă și cum se stabilește dacă este necesară curățarea sau înlocuirea.
Răspunsul scurt
Un schimbător de căldură funcționează prin transferul energiei de la un fluid mai cald către unul mai rece, printr-o suprafață metalică. Colmatarea poate afecta atât transferul termic, cât și circulația fluidelor.
| Situație | Explicație posibilă | Ce trebuie verificat |
|---|---|---|
| Apa caldă se încălzește greu | Transfer termic insuficient | Temperaturi, debit și depuneri |
| Temperatura apei oscilează | Circulație sau reglare instabilă | Debit, senzori și schimbător |
| Debitul este redus | Obstrucție pe traseul apei | Filtre, robinete, conducte și schimbător |
| Apar zgomote neobișnuite | Circulație defectuoasă sau încălzire locală | Pompa, aerul și depunerile |
| Performanța scade treptat | Acumulare progresivă de impurități | Parametrii actuali față de cei inițiali |
Aceste manifestări sunt indicii, nu dovezi. Aceleași simptome pot apărea din cauza pompei, senzorilor, filtrelor sau altor componente.
Cum funcționează un schimbător de căldură?
Principiul este simplu: căldura circulă spontan de la zona cu temperatură mai ridicată către cea cu temperatură mai scăzută. Într-un schimbător obișnuit, două fluide trec prin canale separate, despărțite de pereți metalici care conduc energia termică.
De exemplu, într-o centrală termică mixtă, apa încălzită în circuitul primar poate transmite energie apei reci din rețeaua sanitară. Aceasta din urmă se încălzește fără să intre în contact direct cu agentul termic din instalația de încălzire, dacă schimbătorul este intact.

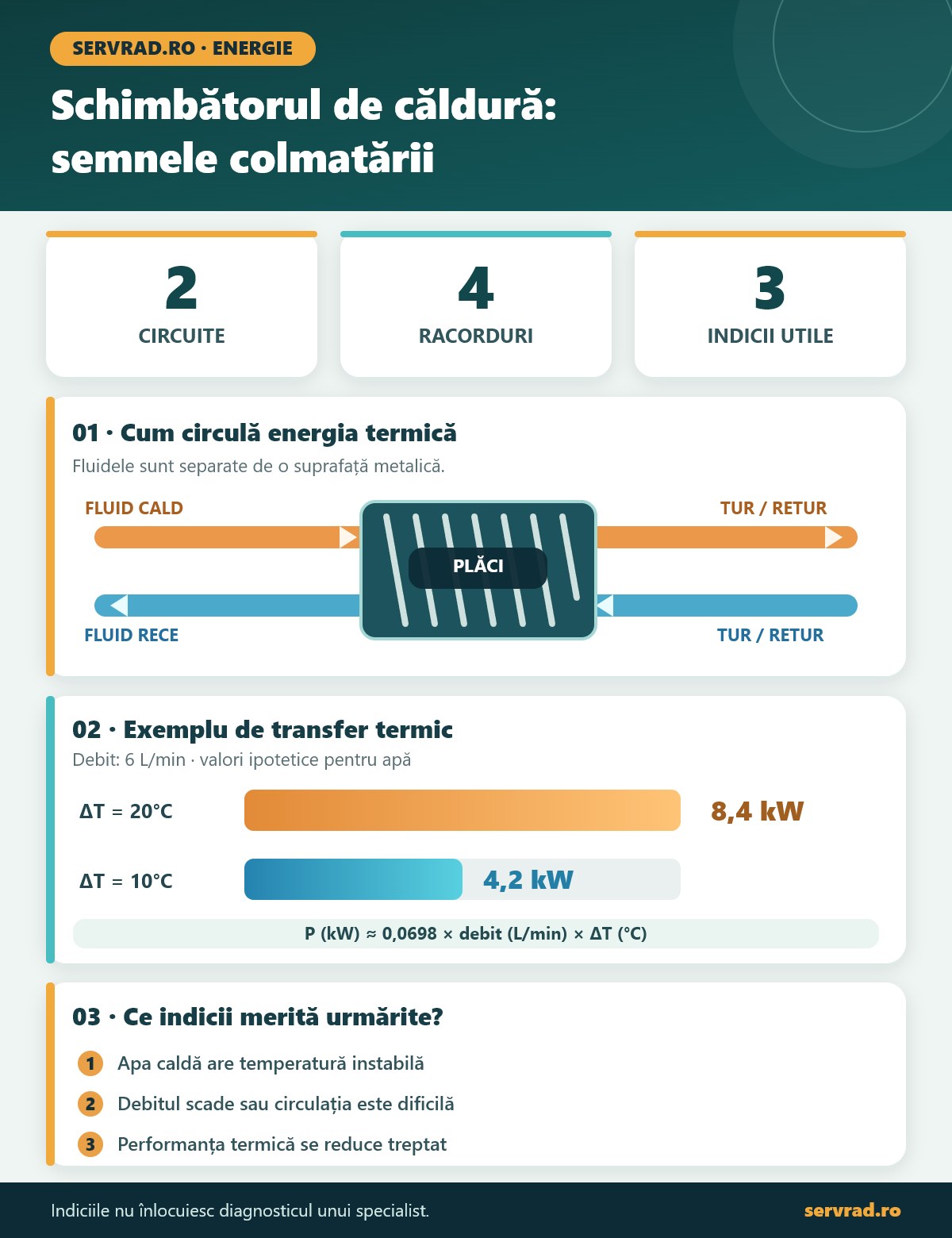

Un schimbător cu plăci are, în configurația obișnuită cu două circuite, patru racorduri: intrare și ieșire pentru fiecare fluid. Plăcile subțiri, frecvent fabricate din oțel inoxidabil, asigură o suprafață mare de transfer într-un volum compact.
În multe modele, fluidele circulă în contracurent, adică în direcții opuse. Această configurație permite utilizarea eficientă a diferenței de temperatură.
Unde se utilizează și ce tipuri există?
Construcția depinde de aplicație și de natura fluidelor care trebuie să schimbe energie.
- Schimbător cu plăci: utilizat la prepararea apei calde, în instalații termice și în unele pompe de căldură. Poate fi demontabil sau brazat, cu plăci fixate permanent.
- Schimbător tubular: folosește conducte prin care circulă unul dintre fluide, celălalt circulând în jurul acestora. Este întâlnit în diverse instalații industriale.
- Schimbător primar de centrală: preia energia produsă de arderea combustibilului și o transmite agentului termic.
- Schimbător pentru refrigerant: transferă energie între agentul frigorific și aer sau apă, în echipamente de climatizare și pompe de căldură.
Rolul schimbătorului diferă în funcție de echipament. Pentru context, consultă și ghidul despre pompa de căldură versus centrala pe gaz.
De ce se colmatează schimbătorul de căldură?
Colmatarea apare atunci când pe suprafețele interne sau în canalele de circulație se acumulează materiale care împiedică transferul termic ori reduc secțiunea disponibilă pentru curgere.
Depuneri de calcar
Apa dură conține săruri de calciu și magneziu. La încălzire, anumite săruri pot precipita și forma depuneri aderente. Riscul crește în funcție de compoziția apei, temperatura suprafețelor și condițiile de exploatare.
Nămol și particule de coroziune
În circuitele de încălzire pot circula oxizi de fier, particule metalice și alte impurități. Acestea se pot acumula în canalele înguste ale schimbătorului, reducând debitul.
Impurități introduse în instalație
Resturile provenite din montaj, conductele necurățate, filtrele neîntreținute sau o calitate necorespunzătoare a agentului termic pot accelera colmatarea.
Depunerile formează o barieră între fluid și metal. În același timp, îngustarea canalelor poate crește pierderea de presiune și poate limita circulația.
Care sunt semnele unui schimbător colmatat?
1. Apa caldă are temperatură instabilă
La o centrală mixtă, apa poate alterna între cald și călduț. Un schimbător secundar cu depuneri este una dintre cauzele posibile, dar trebuie eliminate și problemele de debit, senzori sau reglare.
2. Apa nu se încălzește suficient
La același debit și în condiții comparabile, temperatura apei poate rămâne sub valoarea obținută anterior. Depunerile reduc capacitatea de transfer, însă simptomul nu identifică singur componenta defectă.
3. Apare o reducere a debitului
O obstrucție importantă poate diminua debitul prin schimbător. Dacă apa rece are debit normal, dar apa caldă curge slab, verificarea circuitului sanitar devine necesară.
4. Echipamentul funcționează neobișnuit
Pot apărea opriri, cicluri de funcționare instabile, zgomote sau erori de circulație. Nu toate sunt provocate de schimbător: aerul din instalație, pompa și filtrele pot produce manifestări asemănătoare.
Cum verifici problema fără să demontezi echipamentul?
Pentru utilizator, cele mai utile sunt observațiile simple, realizate fără deschiderea centralei sau intervenții asupra circuitelor.
- Compară apa rece cu apa caldă. Verifică dacă problema debitului apare la ambele sau doar la apa caldă.
- Testează mai multe puncte de consum. Dacă problema există doar la un robinet, verifică mai întâi bateria și aeratorul acestuia.
- Observă stabilitatea temperaturii. Notează dacă apa se răcește după câteva minute sau dacă temperatura oscilează permanent.
- Verifică afișajul echipamentului. Notează eventualele coduri de eroare și consultă manualul modelului.
- Compară cu funcționarea anterioară. O degradare treptată, în condiții similare de utilizare, justifică o verificare tehnică.
Nu îndepărta capacele care protejează componentele interne și nu desface racorduri presurizate. Temperaturile ridicate, electricitatea și componentele instalațiilor de gaz pot reprezenta pericole serioase.
Un tehnician poate verifica temperaturile la intrarea și ieșirea schimbătorului, debitele și diferențele de presiune. Aceste măsurători trebuie interpretate împreună cu parametrii proiectați ai echipamentului.
Exemplu de calcul: câtă căldură transferă apa?
Puterea termică transportată de un debit de apă se poate estima folosind diferența de temperatură dintre intrare și ieșire. Pentru apă, cu densitate și căldură specifică aproximative, formula practică este:
Putere termică (kW) ≈ 0,0698 × debit (litri/minut) × diferență de temperatură (°C).
Să presupunem un debit de 6 litri/minut, determinat orientativ prin colectarea a 3 litri în 30 de secunde. Apa intră la 20°C și iese la 40°C. Diferența este de 20°C.
Calculul devine: 0,0698 × 6 × 20 = 8,376 kW, adică aproximativ 8,4 kW.
Într-un al doilea exemplu ipotetic, cu același debit, dar cu o creștere de temperatură de numai 10°C, rezultatul este 0,0698 × 6 × 10 = 4,188 kW, adică aproximativ 4,2 kW.
În aceste condiții strict ipotetice, puterea transferată este la jumătate. Exemplul explică relația dintre debit, temperatură și energie; nu demonstrează existența colmatării și nu reprezintă o pierdere standard pentru schimbătoare.
În practică, diagnosticul trebuie să țină cont de debitul real, temperaturile ambelor circuite și condițiile de funcționare.
Cum se curăță un schimbător de căldură colmatat?
Metoda depinde de construcția schimbătorului, materialele utilizate și natura depunerilor. Nu există o soluție de curățare universală, potrivită tuturor echipamentelor.
Curățarea prin recirculare
Procedura profesională numită CIP, din englezescul Cleaning in Place, permite circularea unei soluții de curățare prin circuitul izolat al schimbătorului, fără demontarea completă a acestuia.
Soluția, concentrația, temperatura, durata și clătirea se aleg după instrucțiunile producătorului. Folosirea unor substanțe incompatibile poate deteriora metalul, garniturile sau alte componente.
Curățarea mecanică
La schimbătoarele demontabile, tehnicianul poate inspecta și curăța individual suprafețele accesibile. Garniturile și plăcile trebuie verificate înainte de reasamblare.
Înlocuirea schimbătorului
Un schimbător brazat, puternic colmatat, poate necesita înlocuire dacă depunerile nu pot fi eliminate în siguranță. Fisurile, coroziunea severă și comunicarea nedorită între circuite sunt alte motive pentru evaluarea înlocuirii.
Nu introduce oțet, acizi sau soluții pentru desfundat conducte în centrală fără o procedură explicit aprobată de producător. Curățarea profesională presupune și verificarea etanșeității după intervenție.
Cum previi colmatarea?
Prevenția urmărește reducerea impurităților care ajung în schimbător și menținerea caracteristicilor corecte ale apei.
- Întreține filtrele și separatoarele de impurități. Un filtru încărcat poate reduce debitul chiar dacă schimbătorul este curat.
- Controlează calitatea apei. Tratamentul se stabilește în funcție de duritate, compoziție și recomandările producătorului.
- Verifică separatorul magnetic, dacă există. Acesta poate reține particule feromagnetice provenite din coroziune.
- Evită completările repetate și nejustificate de apă. Ele pot introduce oxigen și minerale suplimentare în circuitul de încălzire.
- Respectă reviziile și instrucțiunile echipamentului. Frecvența inspecțiilor depinde de instalație, utilizare și calitatea apei.
Nu aplica automat reguli de tratare a apei pentru circuite închise asupra apei potabile. Cerințele de calitate și materialele compatibile sunt diferite. Această distincție contează inclusiv la un boiler cu pompă de căldură.
Când trebuie chemat un specialist?
Solicită o verificare dacă apa caldă rămâne instabilă, apar erori repetate, debitele scad semnificativ sau există scurgeri. O intervenție este necesară și când performanța se deteriorează progresiv, deși filtrele și condițiile de exploatare au fost verificate.
Operațiile interne se efectuează de personal de service calificat pentru echipamentul respectiv. Lucrările la instalația de gaz trebuie realizate de un instalator autorizat, iar intervențiile asupra instalației electrice de un electrician autorizat ANRE.
Pentru alegerea și exploatarea sistemului termic în ansamblu, consultă și ghidul despre tipurile de încălzire pentru casă.
Întrebări frecvente
Poate un schimbător colmatat să reducă debitul apei calde?
Da. Dacă depunerile îngustează suficient canalele, rezistența hidraulică poate crește și debitul poate scădea. Totuși, aceeași manifestare poate proveni de la un filtru, robinet sau conductă obstrucționată.
De ce apa caldă devine rece după câteva minute?
Cauzele posibile includ transfer termic insuficient, debit instabil, senzori defecți sau probleme de reglare. Colmatarea schimbătorului este doar una dintre ipoteze. Verificarea comparativă a temperaturilor și debitului ajută la identificarea cauzei.
La cât timp trebuie curățat schimbătorul de căldură?
Nu există un interval universal. Necesitatea curățării depinde de duritatea apei, impurități, tipul schimbătorului și condițiile de utilizare. Se respectă planul de întreținere al producătorului și rezultatele verificărilor tehnice.
Se poate curăța orice schimbător fără demontare?
Nu. Unele modele permit curățarea prin recirculare, altele pot fi demontate, iar anumite schimbătoare puternic colmatate sau deteriorate necesită înlocuire. Soluția se stabilește după identificarea construcției și a stării componentei.
Un schimbător murdar crește consumul de energie?
Poate contribui la creșterea consumului, deoarece transferul termic devine mai dificil sau circulația necesită efort suplimentar. Efectul real depinde de tipul echipamentului, sistemul de reglare și gradul depunerilor; nu se poate atribui un procent fix tuturor instalațiilor.
Pe scurt
- Schimbătorul transferă căldura între două fluide, de regulă separate fizic.
- Calcarul, nămolul și impuritățile pot reduce eficiența și debitul.
- Apa insuficient încălzită, temperatura oscilantă și pierderea de debit sunt indicii, nu diagnostice certe.
- Verificarea corectă include temperaturi, debite și condițiile de funcționare.
- Curățarea sau înlocuirea se face în funcție de construcție și de starea reală a schimbătorului.
