Paratrăsnetul (instalația exterioară de protecție împotriva trăsnetului) captează trăsnetul care ar lovi casa și îl duce pe un drum controlat în pământ, fără să treacă prin pereți, acoperiș sau instalații. Pentru o casă obișnuită nu este obligatoriu automat: în România, normativul I7/2011 îl cere pentru anumite categorii de clădiri, iar în rest decizia se ia pe baza unei evaluări a riscului făcute de un proiectant, după seria de standarde SR EN 62305.
Important: proiectarea, execuția și verificarea instalației de protecție la trăsnet se fac de firme și electricieni autorizați ANRE, pe baza unui proiect. Articolul te ajută să înțelegi ce primești.
Răspunsul scurt
| Întrebare | Răspuns |
|---|---|
| Ce face paratrăsnetul? | Captează lovitura directă și o descarcă în pământ pe un traseu controlat. |
| Din ce e format? | Dispozitiv de captare pe acoperiș, conductoare de coborâre, piese de separație și priză de pământ. |
| E obligatoriu la casă? | Nu automat. Normativul I7 îl cere la anumite categorii de clădiri; în rest, decide evaluarea riscului. |
| Ce valoare trebuie să aibă priza de pământ? | Cel mult 10 Ω dacă e separată, cel mult 1 Ω dacă e comună cu instalația electrică (valori uzuale din I7). |
| Mă apără și aparatele? | Nu singur. Pentru aparate ai nevoie de descărcătoare (SPD) în tablou. |

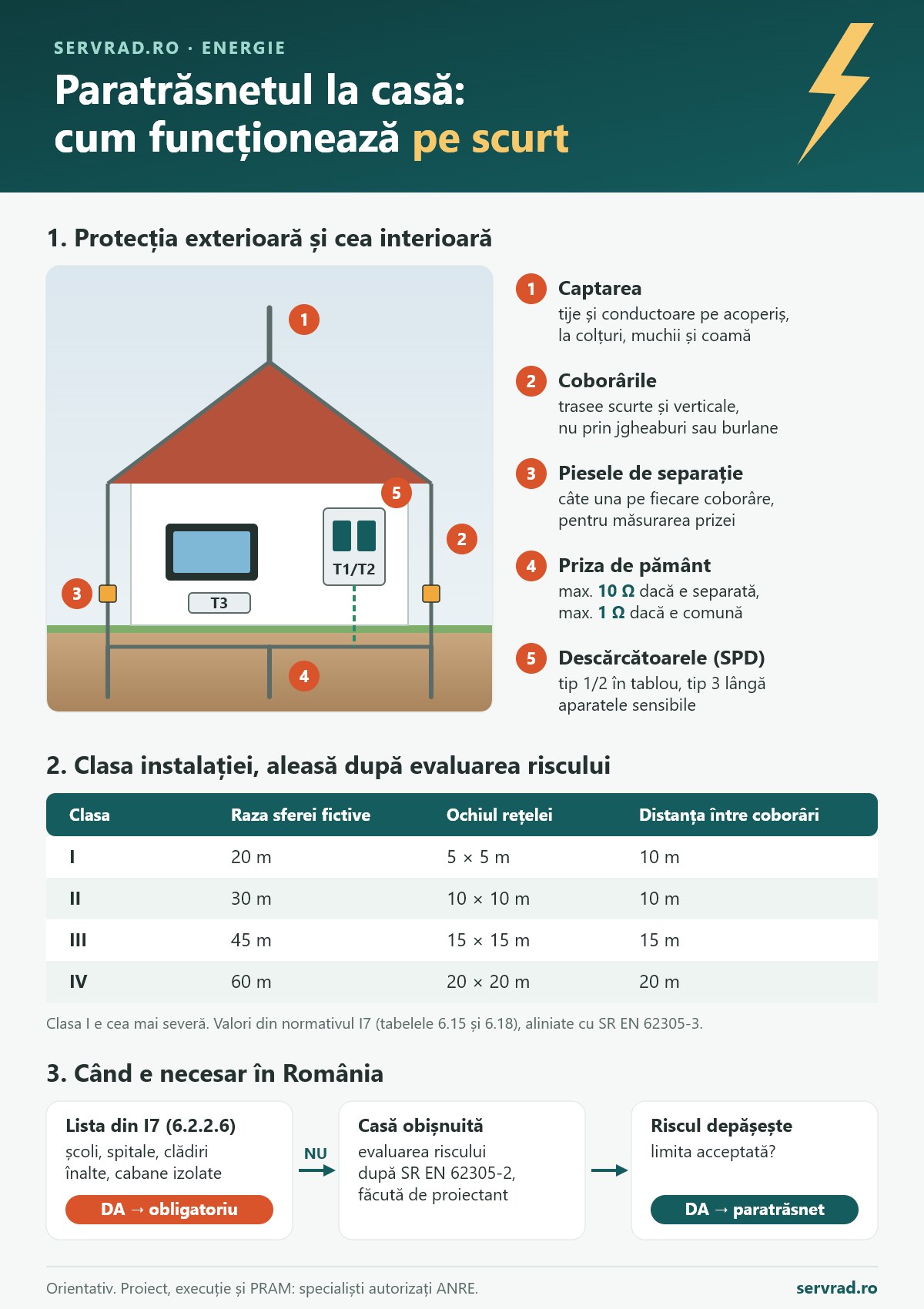

Cum funcționează: protecția exterioară
Un trăsnet poate avea curenți de vârf de zeci de mii de amperi (pentru nivelul de protecție I, normativul ia în calcul până la 200 kA), care caută un drum spre pământ. Dacă îl găsește prin acoperișul de lemn, printr-un perete umed sau prin cablurile casei, apar incendii, fisuri și aparate distruse. Paratrăsnetul îi oferă un drum mai bun:
- Dispozitivul de captare: tije verticale, conductoare întinse pe coama acoperișului sau o rețea de conductoare (ochiuri). Se pun la colțuri, pe muchii și în punctele cele mai expuse.
- Conductoarele de coborâre: duc curentul la pământ pe trasee scurte și verticale, mai multe în paralel. Ordinul 959/2023 precizează că nu se montează în jgheaburi sau burlane.
- Piesele de separație: câte una pe fiecare coborâre, deasupra solului. Desfăcute, permit măsurarea prizei de pământ.
- Priza de pământ: electrozi și platbandă îngropate, care dispersează curentul în sol. Pentru o priză folosită doar de paratrăsnet, I7 cere o rezistență de dispersie de cel mult 10 Ω; dacă priza e comună cu cea a instalației electrice, ținta uzuală e 1 Ω.
Pozițiile tijelor și conductoarelor se stabilesc cu metode standard, de exemplu metoda sferei fictive: o sferă imaginară „rostogolită” peste clădire nu are voie să atingă nimic neprotejat. Dimensiunile depind de clasa instalației, aleasă după evaluarea riscului:
| Clasa instalației | Raza sferei fictive | Ochiul rețelei de captare | Distanța tipică între coborâri |
|---|---|---|---|
| I | 20 m | 5 × 5 m | 10 m |
| II | 30 m | 10 × 10 m | 10 m |
| III | 45 m | 15 × 15 m | 15 m |
| IV | 60 m | 20 × 20 m | 20 m |
Clasa I e cea mai severă. Valorile sunt din normativul I7 (tabelele 6.15 și 6.18), aliniate cu SR EN 62305-3; clasa potrivită casei tale o stabilește proiectul.
Protecția interioară: echipotențializare și descărcătoare
Chiar și cu paratrăsnet, o parte din curentul de trăsnet ajunge în instalațiile casei, iar un trăsnet căzut pe rețeaua aeriană sau în apropiere trimite supratensiuni pe cablul de alimentare, de TV sau de internet. De aceea există și o protecție interioară:
- Echipotențializarea: părțile metalice (țevi, structuri, priza de pământ, ecranele cablurilor) se leagă la o bară comună, ca să nu apară scântei între ele.
- Descărcătoarele (SPD): limitează vârfurile de tensiune și le deviază spre pământ. Se montează în trepte.
| Tip descărcător | Unde se montează | Ce preia |
|---|---|---|
| Tip 1 (încercat cu impuls 10/350 µs) | La intrarea în casă, în tabloul principal | Curenți parțiali de trăsnet; necesar de regulă când clădirea are paratrăsnet sau alimentare aeriană expusă |
| Tip 2 (impuls 8/20 µs) | În tabloul principal sau în tablourile secundare | Supratensiuni induse de trăsnete din apropiere și de comutații |
| Tip 3 | Lângă aparatele sensibile (prize sau prelungitoare cu protecție) | Ce mai rămâne după tipurile 1 și 2; funcționează doar ca supliment |
Există și descărcătoare combinate (tip 1+2 sau 1+2+3). Alegerea și coordonarea lor sunt treaba proiectantului; un descărcător montat greșit poate să nu protejeze nimic. Nu-l confunda cu diferențialul: acela te apără de electrocutare, nu de supratensiuni.
Pe scurt: paratrăsnetul apără clădirea de lovitura directă, iar descărcătoarele apără instalația și aparatele de supratensiuni. Una nu o înlocuiește pe cealaltă.
Când e necesar în România
Referința este normativul I7/2011, capitolul 6, modificat prin Ordinul 959/2023 (în vigoare din 12 iulie 2023). Normativul preia metodele din seria SR EN 62305: partea 2 pentru evaluarea riscului, partea 3 pentru protecția clădirii, partea 4 pentru instalațiile interioare. Standardul internațional IEC 62305 a fost revizuit în 2024, iar proiectantul aplică versiunea în vigoare. I7 prevede două căi:
- Cazuri în care protecția e obligatorie (articolul 6.2.2.6). Lista cuprinde, printre altele: clădiri cu aglomerări de persoane (școli, spitale, magazine mari), muzee și monumente, clădiri înalte, construcții de cel puțin 10 m și de două ori mai înalte decât ce e în jur, construcții izolate în zone cu activitate orajoasă ridicată (cabane, de exemplu) și clădiri cu risc mare de incendiu sau explozie. O casă obișnuită nu apare ca atare în listă.
- Evaluarea riscului (articolul 6.2.1), pentru toate celelalte clădiri. Proiectantul ia în calcul densitatea trăsnetelor în zonă, dimensiunile și amplasarea casei, acoperișul, liniile care intră în casă (aeriene sau îngropate) și consecințele unei avarii. Dacă riscul calculat depășește riscul acceptat, se prevede protecție și se alege clasa.
Merită să ceri o evaluare a riscului, chiar dacă nu ești obligat, dacă:
- casa e izolată, pe deal, mai înaltă decât tot ce e în jur;
- acoperișul e din materiale combustibile (lemn, șindrilă, stuf);
- ai pe casă un catarg, o antenă înaltă sau un coș înalt;
- ești alimentat pe o linie aeriană lungă;
- ai sistem fotovoltaic, pompă de căldură sau multă electronică scumpă.
Calculatoarele de risc găsite online sunt doar orientative; contează evaluarea din proiect.
Paratrăsnetele „active” (PDA / ESE): ce trebuie să știi
Pe piață se găsesc și paratrăsnete cu dispozitiv de amorsare (PDA, în engleză ESE, „early streamer emission”). Producătorii susțin că vârful lor declanșează mai devreme descărcarea și protejează o rază mai mare decât o tijă simplă de aceeași înălțime. Sunt reglementate de standardul francez NF C 17-102, iar normativul I7 are un capitol dedicat lor (6.3), cu cel puțin două coborâri pentru fiecare PDA.
Subiectul e controversat. Seria IEC/SR EN 62305 nu include dispozitivele cu amorsare. În SUA, NFPA a retras proiectul de standard pentru ele (NFPA 781) din lipsă de dovezi că ar funcționa mai bine decât tijele clasice, iar membri ai comitetului științific al Conferinței Internaționale de Protecție la Trăsnet (ICLP) au semnat o declarație împotriva tehnologiei. Susținătorii invocă încercările de laborator și standardul francez.
Practic: dacă primești o ofertă cu PDA, cere justificarea în proiect și compar-o cu o variantă clasică.
Panourile fotovoltaice și trăsnetul
- Panourile nu cresc probabilitatea ca trăsnetul să lovească acoperișul. Nu fac, singure, paratrăsnetul obligatoriu, dar schimbă evaluarea riscului: pe acoperiș apar cabluri și echipamente scumpe. Din 2023, instalațiile fotovoltaice ale clădirilor intră explicit în domeniul normativului I7.
- Dacă există paratrăsnet, panourile trebuie să stea în zona protejată de el, la o distanță de separare calculată față de tije și conductoare. Dacă distanța e respectată, se folosesc de obicei descărcătoare de tip 2 pe partea de curent continuu (DC) a invertorului. Dacă nu se poate respecta, ramele și structura se leagă la paratrăsnet și sunt necesare descărcătoare de tip 1 pe partea de curent alternativ, pe DC și pe cablurile de date.
- Fără paratrăsnet, structura panourilor se leagă la priza de pământ, iar pe DC și AC se folosesc de regulă descărcătoare de tip 2. Multe invertoare au deja protecție integrată; verifică fișa tehnică. Dacă între descărcător și echipamentul protejat sunt peste 10 m de cablu, sunt necesare descărcătoare suplimentare.
Dacă îți dimensionezi acum sistemul, vezi și câte panouri fotovoltaice îți trebuie. Discută protecția la trăsnet cu instalatorul înainte de montaj, nu după.
Ce influențează costul
Prețurile variază mult de la o casă la alta, așa că cere oferte pe baza unui proiect. Factorii principali:
- Acoperișul: lungimea coamei, muchiile, lucarnele, coșurile și tipul învelitorii (țiglă, tablă, șindrilă, materiale combustibile).
- Clasa instalației: clasele mai severe cer ochiuri mai mici și coborâri mai dese.
- Solul: într-un sol nisipos sau stâncos, pentru 10 Ω sau 1 Ω ai nevoie de mai mulți electrozi; o priză de pământ existentă și bună reduce lucrarea.
- Descărcătoarele din tablou, de pe liniile de date și de pe sistemul fotovoltaic.
- Accesul (schele, nacelă), proiectul și măsurătorile de la recepție.
Execuție, recepție și verificare
- Proiect: evaluarea riscului, clasa instalației, traseele și distanțele de separare.
- Execuție de o firmă sau un electrician autorizat ANRE, cu materialele și secțiunile din normativ.
- Măsurători PRAM: continuitatea conductoarelor și rezistența de dispersie a prizei de pământ, prin piesele de separație, trecute într-un buletin de măsurători.
- Verificări periodice, vizuale și prin măsurare, la intervalele din normativ și din proiect, plus după orice trăsnet sau modificare a casei (izolație nouă, panouri, antenă).
Cum e făcută priza de pământ: vezi ghidul despre împământarea casei.
Întrebări frecvente
Paratrăsnetul atrage trăsnetele spre casă?
Nu „cheamă” trăsnete de departe. Oferă un punct de impact controlat pentru loviturile care ar fi căzut oricum pe casă sau foarte aproape de ea. Problema reală e un paratrăsnet prost făcut, fără coborâri suficiente sau cu priză de pământ slabă.
Pot folosi aceeași priză de pământ pentru paratrăsnet și pentru instalația electrică?
Da. Normativul enumeră printre componentele instalației și legăturile între prizele de pământ. Dacă priza e comună, ținta uzuală e de cel mult 1 Ω, mult mai strictă decât cei 4 Ω ceruți pentru casa fără paratrăsnet. Soluția exactă o stabilește proiectul.
Am nevoie de descărcătoare dacă nu am paratrăsnet?
De multe ori, da. Supratensiunile vin mai ales pe rețea și pe cablurile de date, de la trăsnete căzute în apropiere. Un descărcător de tip 2 în tabloul principal e o protecție de bază utilă, mai ales la alimentarea aeriană; tipul îl stabilește electricianul.
Antena TV de pe acoperiș ține loc de paratrăsnet?
Nu. Catargul antenei nu are coborâri și priză de pământ dimensionate pentru curentul de trăsnet, iar un trăsnet în antenă intră în casă pe cablul coaxial. Normativul prevede ca un catarg aflat în zona protejată să fie legat la coborârile paratrăsnetului prin intermediul unui descărcător.
Ce fac în timpul unei furtuni dacă nu am nicio protecție?
Scoate din priză aparatele scumpe și sensibile (televizor, calculator, router) și, dacă se poate, cablul de antenă sau de internet. Nu atinge instalațiile metalice în timpul descărcărilor.
Pe scurt
- Paratrăsnetul are patru părți: captare, coborâri, piese de separație și priză de pământ.
- Priza de pământ: cel mult 10 Ω dacă e separată, cel mult 1 Ω dacă e comună cu instalația casei.
- La o casă obișnuită nu e obligatoriu automat; decide evaluarea riscului după I7 și SR EN 62305-2.
- Descărcătoarele (tip 1, 2, 3) protejează instalația și aparatele; paratrăsnetul nu le înlocuiește.
- PDA-urile sunt permise de I7, dar eficiența lor declarată e contestată; panourile fotovoltaice nu atrag trăsnetul, dar cer descărcătoare pe DC și AC.
- Proiectul, execuția și măsurătorile PRAM se fac de specialiști autorizați ANRE.
