Împământarea (priza de pământ) este partea instalației electrice pe care nu o vezi și la care nu te gândești până nu „te curentează” mașina de spălat. Rolul ei e simplu: dacă un aparat are un defect și carcasa metalică ajunge sub tensiune, curentul trebuie să aibă un drum sigur spre pământ, nu prin corpul tău. Mai jos găsești din ce e făcută o priză de pământ, ce valori cere normativul, cum se verifică și ce greșeli apar cel mai des la casele din România.
Important: articolul te ajută să înțelegi cum funcționează împământarea și să verifici o ofertă. Proiectarea, execuția și măsurarea prizei de pământ se fac de un electrician autorizat ANRE, conform normativului I7/2011.
Răspunsul scurt: ce rezistență trebuie să aibă priza de pământ
Calitatea unei prize de pământ se exprimă prin rezistența de dispersie, în ohmi (Ω). Cu cât e mai mică, cu atât curentul de defect se scurge mai ușor în pământ. Valorile maxime citate uzual din normativul I7/2011 pentru clădiri obișnuite:
| Situație | Rezistență maximă | Observație |
|---|---|---|
| Priză de pământ pentru instalația electrică a casei | 4 Ω | cazul obișnuit, fără paratrăsnet |
| Priză comună: instalație electrică + paratrăsnet | 1 Ω | când aceeași priză servește și instalației de protecție la trăsnet |
| Priză separată, doar pentru paratrăsnet | 10 Ω | numai dacă e realizată separat de priza instalației electrice |
Valoarea exactă pentru clădirea ta este cea din proiectul instalației. Ea se confirmă numai prin măsurare cu aparat specializat, iar rezultatul se trece în buletinul PRAM.
Ce este împământarea și de ce contează
Fiecare priză cu „contacte de împământare” (lamelele metalice laterale de la priza tip Schuko) este legată printr-un conductor galben-verde (conductorul de protecție, PE) până la tabloul electric. De acolo, conductorul principal de protecție merge la priza de pământ din curte: electrozi metalici îngropați în sol.
Când izolația unui aparat cedează și faza atinge carcasa metalică, se întâmplă două lucruri:
- Curentul de defect pleacă prin conductorul PE spre pământ, nu prin persoana care atinge aparatul. Tensiunea care rămâne pe carcasă scade la o valoare mult mai puțin periculoasă.
- Diferențialul (RCD, de obicei 30 mA) detectează curentul care „lipsește” din circuit și deconectează în câteva zecimi de secundă.
Fără împământare, carcasa rămâne sub tensiune până când o atinge cineva. Abia atunci curentul începe să circule, prin om. Un diferențial singur te protejează în multe situații, dar declanșează doar după ce curentul a trecut deja prin corp. Cu împământare, defectul e „scos” din aparat și deconectat înainte să ajungi la el.
Pe scurt: diferențialul „simte” defectul, iar împământarea îi dă curentului un drum sigur. Ai nevoie de amândouă.

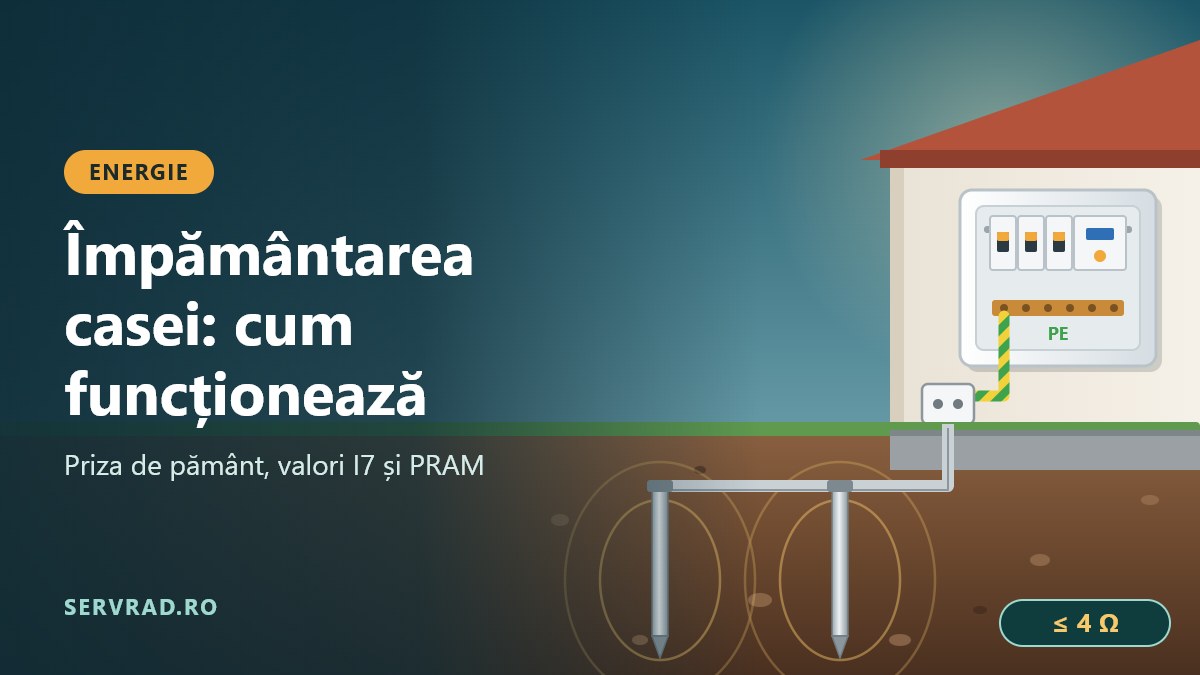

Din ce se compune o priză de pământ
- Electrozii (țărușii): țevi, bare sau profile din oțel zincat la cald (sau oțel cuprat), bătute vertical în pământ. Lungimea uzuală e de 1,5 – 3 m.
- Platbanda OL-Zn: bandă din oțel zincat (frecvent 40 × 4 mm sau 25 × 4 mm), îngropată orizontal, care leagă electrozii între ei și duce legătura până la clădire. Se pozează de regulă la 0,5 – 1 m adâncime, sub adâncimea de îngheț.
- Piesa de separație: o cutie sau o îmbinare demontabilă, de obicei pe peretele exterior. Prin desfacerea ei, electricianul poate măsura priza separat de restul instalației.
- Conductorul principal de legare la pământ: duce legătura de la piesa de separație la bara de împământare (bara PE) din tabloul principal.
- Bara PE din tablou: clema sau bara la care se leagă toate conductoarele galben-verde ale circuitelor din casă.
- Conductoarele PE ale circuitelor: firul galben-verde din fiecare cablu (de exemplu, al treilea fir din cablul 3 × 2,5 mm²).
Toate îmbinările îngropate se fac prin sudură sau cu șuruburi și se protejează anticoroziv. O îmbinare ruginită poate strica o priză altfel bună.

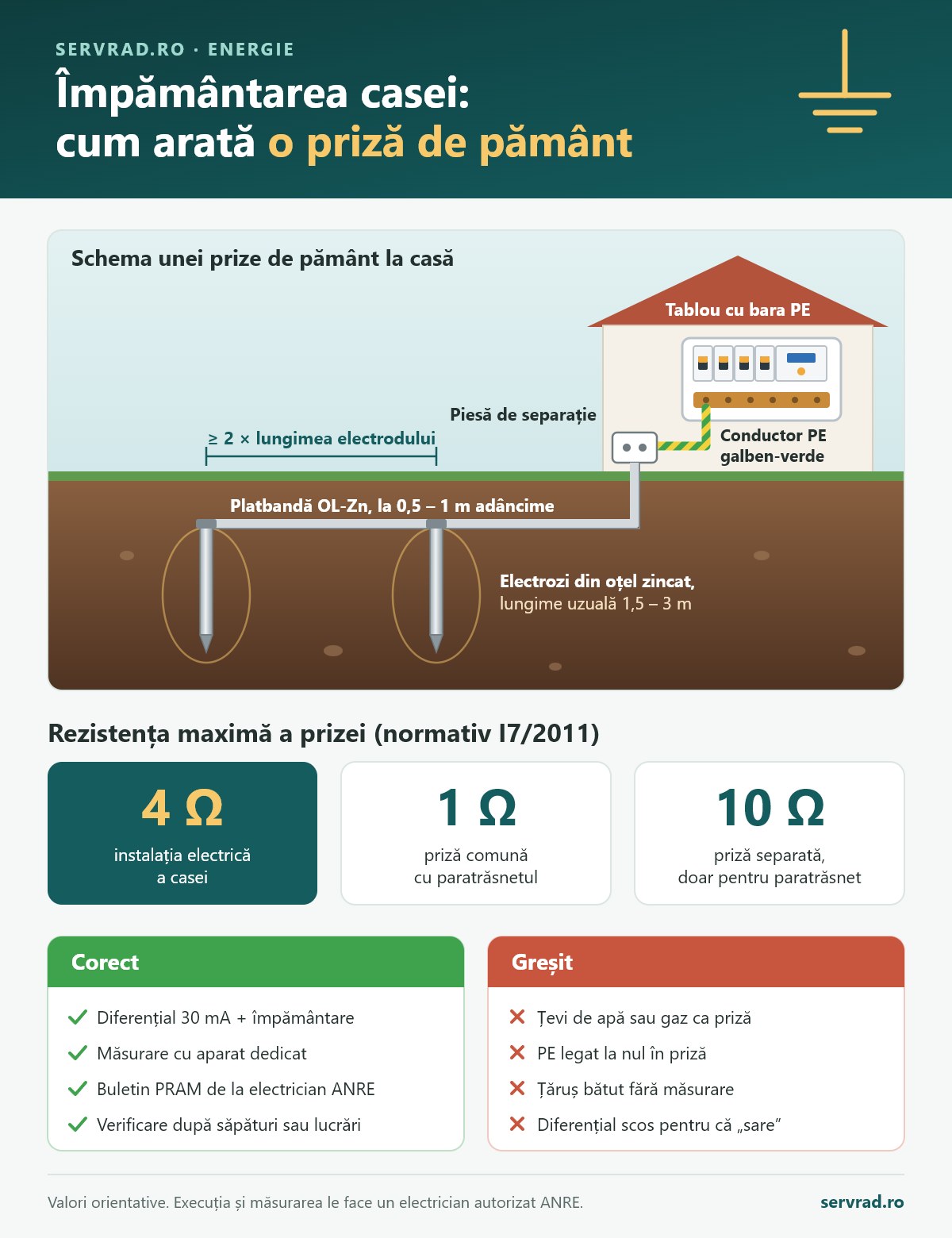

Cum arată priza de pământ la o casă
Nu există o configurație „standard” pentru toate casele. Numărul de electrozi depinde de sol: același țăruș poate da câțiva ohmi într-un teren argilos umed și zeci de ohmi într-un teren nisipos sau pietros.
- Un singur electrod: rareori ajunge sub 4 Ω, cu excepția solurilor foarte bune. E mai degrabă punctul de plecare.
- Mai mulți electrozi legați cu platbandă: soluția obișnuită. Electrozii se bat în linie sau în contur în jurul casei și se leagă între ei cu platbandă OL-Zn.
- Distanța dintre electrozi: ca regulă practică, cel puțin de două ori lungimea unui electrod. Electrozii prea apropiați „se încurcă” unul pe altul, iar fiecare electrod în plus aduce tot mai puțin.
- Priza de fundație: la casele noi, platbanda se poate îngloba în fundație chiar la turnare. E o variantă bună, dar trebuie prevăzută în proiect de la început.
Electricianul bate electrozii, măsoară, iar dacă valoarea nu e atinsă adaugă electrozi până se încadrează. De aceea nu se poate spune dinainte „îți trebuie exact 3 țăruși”.
TN-C-S sau TT: cum e legată casa la rețea
Rețeaua publică de joasă tensiune din România funcționează în general cu nulul și protecția comune pe același conductor (PEN). În casă, două scheme sunt întâlnite frecvent:
- TN-C-S: conductorul PEN venit de la rețea se separă în nul (N, albastru) și protecție (PE, galben-verde) la intrarea în instalație, iar în acel punct se leagă și priza de pământ locală. De acolo încolo, N și PE nu se mai unesc niciodată.
- TT: priza de pământ a casei nu e legată la nulul rețelei. Protecția la defect se bazează pe diferențial, iar priza trebuie să aibă o rezistență suficient de mică.
Ce schemă se aplică la tine stabilesc proiectantul și electricianul, în funcție de cerințele distribuitorului. În ambele cazuri, diferențialul de 30 mA pe circuitele de prize este esențial.
Cum se măsoară rezistența prizei de pământ
Rezistența prizei de pământ nu se măsoară cu multimetrul. Este nevoie de un aparat dedicat (tester de prize de pământ), iar metoda de referință este cea „cu trei țăruși”: se desface piesa de separație, se bat doi țăruși auxiliari în linie, la distanță de priză, și aparatul calculează rezistența. Există și clești de măsură, dar dau rezultate corecte doar în anumite configurații.
Măsurarea oficială o face un electrician autorizat ANRE, cu aparat verificat metrologic. Rezultatul apare în buletinul PRAM. Buletinul îți e cerut la recepția instalației, la racordarea la rețea și adesea la montarea unui sistem fotovoltaic sau a unui wallbox. Normativul cere verificarea înainte de punerea în funcțiune și apoi periodic.
Ce influențează valoarea
- Tipul solului: argila și pământul umed conduc bine; nisipul, pietrișul și stânca conduc slab.
- Umiditatea: un sol uscat are rezistivitate mult mai mare decât același sol ud.
- Anotimpul: vara, pe secetă, și iarna, cu solul înghețat, rezistența crește. O priză care dă 3,5 Ω primăvara poate depăși 4 Ω în august. De aceea se dimensionează cu rezervă.
- Coroziunea: în timp, electrozii și îmbinările ruginesc, iar rezistența crește. De aici și nevoia verificărilor periodice.
Semne că locuința nu are împământare (sau nu funcționează)
- Prizele nu au contacte de împământare sau sunt prize vechi, fără lamele laterale.
- În cutiile de prize există doar două fire (fază și nul), fără fir galben-verde.
- Te „furnică” atunci când atingi carcasa mașinii de spălat, a frigiderului sau a boilerului.
- În tablou nu există bară PE sau firele galben-verde nu duc nicăieri.
- Nu există piesă de separație pe exterior și nimeni nu are un buletin PRAM.
Testerele de priză simple (cu LED-uri) pot semnala lipsa conductorului PE, dar nu spun nimic despre valoarea rezistenței. Pentru asta e nevoie de măsurare.
Ce să NU faci
- Nu folosi țevile de apă sau de gaz ca priză de pământ. Țevile pot fi din plastic pe o porțiune, pot fi înlocuite oricând, iar la gaz riscul e evident. Legarea lor la instalația de echipotențializare e altceva și o decide electricianul.
- Nu lega PE la nul în priză („nulare” în doză). Dacă nulul se întrerupe, carcasa aparatului ajunge direct sub tensiune. E una dintre cele mai periculoase improvizații.
- Nu bate un țăruș „cât de cât” lângă casă fără măsurare. O priză nemăsurată poate avea zeci de ohmi și îți dă doar o falsă siguranță.
- Nu scoate diferențialul pentru că „sare des”. Declanșările repetate semnalează un defect de izolație care trebuie găsit.
De ce depinde costul
Prețul unei prize de pământ variază mult, așa că cere oferte de la cel puțin doi electricieni autorizați. Factorii principali:
- tipul solului și câți electrozi sunt necesari pentru a ajunge la valoarea cerută;
- lungimea șanțului pentru platbandă și dacă se sapă prin curte amenajată, pavaj sau beton;
- dacă trebuie refăcut și tabloul (bară PE, diferențiale) sau circuitele fără fir de protecție;
- dacă priza servește și unui paratrăsnet (atunci ținta e 1 Ω, deci mai mulți electrozi);
- măsurarea și emiterea buletinului PRAM.
La o casă în construcție, cel mai ieftin moment e la fundație. Refacerea ulterioară presupune săpătură și, uneori, refacerea circuitelor.
