Prizele modulare se aleg ca sistem: mecanismul prizei, suportul de fixare, rama decorativă și doza trebuie să fie compatibile între ele. Numărul de module indică spațiul ocupat într-o anumită gamă de aparataj, nu puterea prizei și nici numărul de consumatori care pot fi conectați.
Principalul avantaj este flexibilitatea: poți combina prize electrice, întrerupătoare, conexiuni USB sau RJ45 și alte funcții într-un ansamblu unitar. Totuși, două produse care par identice ca dimensiune nu sunt neapărat compatibile, iar montajul electric trebuie realizat de un electrician autorizat ANRE.
Răspunsul scurt
| Componentă | Rol | Ce trebuie verificat |
|---|---|---|
| Mecanism modular | Realizează funcția electrică | Gama, numărul de module, caracteristicile electrice |
| Suport de fixare | Susține mecanismele | Compatibilitatea cu gama și doza |
| Ramă decorativă | Acoperă și finisează ansamblul | Seria, formatul și numărul de posturi sau module |
| Doză de aparat | Asigură spațiul de instalare | Forma, dimensiunile, adâncimea și prinderea |
| Modul obturator | Acoperă spațiile neocupate | Lățimea modulară și seria produsului |
Regula principală: cumpără componentele conform listei de compatibilitate a producătorului. Apartenența la aceeași marcă nu garantează că două serii diferite folosesc mecanisme, suporturi și rame interschimbabile.
Ce este o priză modulară și cum funcționează sistemul?
O priză modulară este un mecanism electric proiectat pentru integrarea într-o familie de aparataj cu suporturi și rame dedicate. Spre deosebire de o priză completă, vândută ca ansamblu gata configurat, sistemul modular permite selectarea separată a unor componente și combinarea mai multor funcții.
De exemplu, într-o zonă de birou poți avea două prize electrice și o conexiune de rețea sub o ramă comună, dacă producătorul oferă suportul, adaptoarele și mecanismele necesare. Conectorul RJ45 transportă date, nu înlocuiește o priză electrică de alimentare.

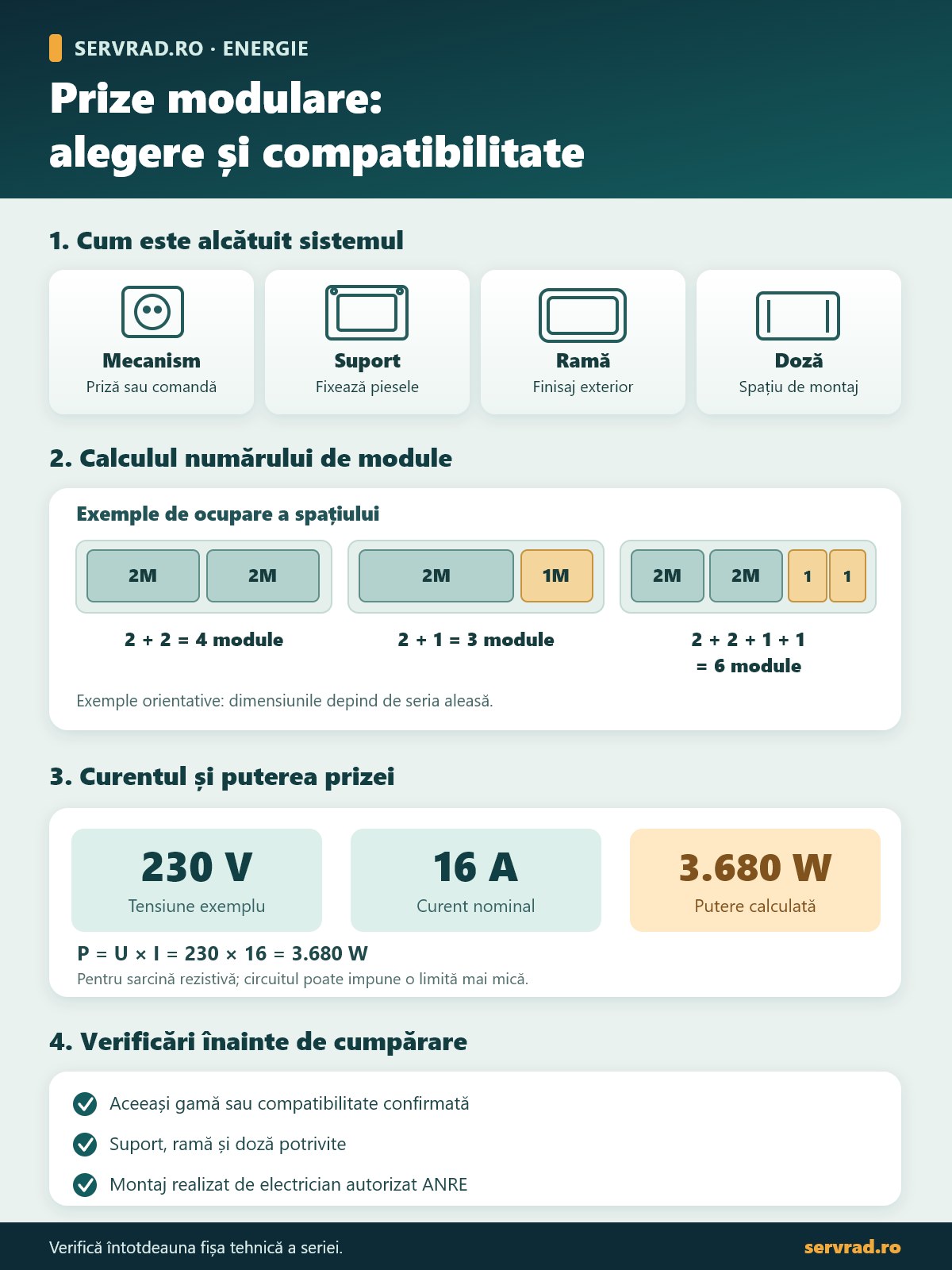

Un ansamblu modular are, în mod obișnuit, patru elemente importante:
- Doza: carcasa montată în perete sau pe suprafața acestuia, destinată instalării aparatajului.
- Suportul: piesa care se fixează pe doză și în care sunt montate mecanismele.
- Mecanismele: prize, întrerupătoare, butoane, conectori sau alte dispozitive.
- Rama: elementul vizibil care acoperă marginile și oferă finisajul final.
Unele game au suporturi metalice, altele folosesc suporturi din materiale plastice tehnice. Există și construcții în care mecanismul și suportul sunt integrate diferit. Din acest motiv, schema exactă de asamblare se verifică în documentația seriei.
Ce înseamnă 1 modul, 2 module sau 4 module?
Modulul este o unitate de spațiu definită de sistemul producătorului. Un mecanism de 2 module ocupă, în gama respectivă, spațiul rezervat pentru două unități modulare. Acest lucru nu înseamnă că include obligatoriu două prize.
În sistemele care folosesc această organizare, o priză cu contact de protecție poate ocupa 2 module, iar un întrerupător compact poate ocupa 1 modul. Există însă și aparataj cu alte dimensiuni și configurații. Nu toate seriile folosesc aceeași lățime fizică pentru un modul.
Ca exemplu, gama ChoruSmart de la Gewiss include dispozitive și accesorii cu dimensiuni modulare diferite, iar sistemul Mosaic de la Legrand utilizează suporturi pentru mai multe configurații de module. Aceste informații sunt specifice gamelor respective și nu constituie un standard universal de compatibilitate.
Cum calculezi spațiul necesar?
Pentru o combinație cu două mecanisme care ocupă fiecare câte 2 module, necesarul este 2 + 2 = 4 module. Pentru două prize de 2 module și două dispozitive de câte 1 modul, calculul este 2 + 2 + 1 + 1 = 6 module.
Calculul arată numai spațiul modular. Înainte de cumpărare trebuie verificat dacă există un suport și o ramă corespunzătoare, dacă dispozitivele pot fi montate în configurația dorită și dacă doza oferă spațiul necesar pentru conexiuni.
Compatibilitatea dintre mecanisme, rame și suporturi
Compatibilitatea este determinată de sistemul de prindere, geometria mecanismelor, dimensiunea deschiderilor din ramă și caracteristicile suportului. Nici culoarea, nici aspectul frontal și nici un număr identic de module nu sunt suficiente pentru a confirma potrivirea.
Componente din aceeași gamă
Cea mai simplă variantă este selectarea mecanismelor, suporturilor și ramelor din aceeași serie, folosind catalogul producătorului. Chiar și aici trebuie verificat codul fiecărei componente, deoarece pot exista rame pentru formate diferite sau suporturi speciale.
Componente din generații diferite
Există situații în care un producător oferă compatibilitate între generațiile succesive ale aceleiași game. Schneider Electric precizează, de exemplu, că anumite mecanisme din Noua Unica se pot instala în suporturi din generația anterioară Unica folosind adaptorul U0.582.
Acest exemplu demonstrează de ce documentația contează: compatibilitatea poate exista, dar poate necesita un accesoriu specific. Nu trebuie extrapolată la alte game ale aceluiași producător sau la produse aparținând altor mărci.
Rama și doza trebuie verificate separat
O ramă potrivită vizual nu garantează fixarea corectă pe suport. În plus, o doză rotundă sau dreptunghiulară existentă poate avea alte puncte de prindere ori o adâncime insuficientă pentru anumite mecanisme.
Dacă renovezi o locuință, identificarea dozei existente este una dintre primele verificări. Electricianul poate stabili dacă poate fi păstrată sau dacă este necesară înlocuirea ei.
Exemple practice de configurații modulare
Exemplul 1: două prize într-un ansamblu de 4 module
Presupunem că seria aleasă utilizează prize de câte 2 module. Două astfel de prize ocupă 2 + 2 = 4 module. Ai nevoie de un suport și de o ramă compatibile cu această configurație, nu doar de două mecanisme.
Faptul că există două prize într-un ansamblu nu înseamnă că alimentarea disponibilă se dublează. Sarcina totală depinde de circuitul electric, protecții, conductoare și caracteristicile fiecărui dispozitiv.
Exemplul 2: priză și întrerupător în 3 module
Dacă o priză ocupă 2 module, iar întrerupătorul compatibil ocupă 1 modul, necesarul este 2 + 1 = 3 module. Această combinație poate fi utilizată numai dacă seria oferă mecanisme, suport și ramă pentru formatul respectiv.
Conexiunile electrice pentru priză și iluminat trebuie stabilite în funcție de proiectul instalației. Prezența lor în aceeași ramă nu înseamnă automat că trebuie alimentate din același circuit.
Exemplul 3: două prize și două module auxiliare
Într-un spațiu de lucru, două prize de câte 2 module și două mecanisme auxiliare de câte 1 modul ocupă 2 + 2 + 1 + 1 = 6 module. Mecanismele auxiliare pot avea funcții diferite, dacă sunt disponibile și aprobate pentru sistemul ales.
Exemplele sunt calcule de ocupare a spațiului, nu recomandări universale de instalare. Ele trebuie adaptate la catalogul și instrucțiunile producătorului.
Ce putere suportă o priză modulară?
Puterea nu este determinată de numărul de module. Contează curentul nominal înscris pe mecanism, tensiunea de utilizare și limitele circuitului din care este alimentat.
De exemplu, pentru o priză nominală de 16 A alimentată la 230 V, calculul teoretic pentru o sarcină rezistivă este:
P = U × I = 230 × 16 = 3.680 W.
Aceasta este o valoare calculată, nu o permisiune de a conecta permanent orice aparat de 3.680 W. Limita efectivă poate fi mai mică, în funcție de protecția circuitului, condițiile de instalare, conexiuni și instrucțiunile producătorului.
Dacă două aparate rezistive consumă 1.200 W și 800 W, puterea totală este 2.000 W. La 230 V, curentul aproximativ este 2.000 / 230 = 8,7 A. Calculul nu înlocuiește verificarea instalației și a celorlalte sarcini conectate.
Pentru alegerea protecției circuitului, consultă ghidul despre siguranțele automate. O priză nominală de 16 A nu justifică montarea automată a unei siguranțe de 16 A pe orice circuit existent.
Reguli importante pentru montajul prizelor modulare
Montajul, înlocuirea mecanismelor și modificarea conexiunilor electrice trebuie realizate de un electrician autorizat ANRE. Nu este suficient ca piesele să intre mecanic în suport pentru ca ansamblul să fie sigur.
Înainte de începerea lucrării, electricianul identifică circuitul, îl scoate de sub tensiune, previne realimentarea accidentală și verifică lipsa tensiunii cu un echipament de testare corespunzător. Simpla coborâre a unei siguranțe nu reprezintă, singură, confirmarea absenței tensiunii.
La instalare sunt importante următoarele verificări:
- Identificarea gamei și a codurilor de produs pentru mecanisme, suport și ramă.
- Verificarea dozei, a prinderii și a spațiului pentru conductoare.
- Verificarea conductorului de protecție și a stării conexiunilor existente.
- Respectarea bornelor, a secțiunilor admise și a instrucțiunilor producătorului.
- Fixarea corectă a mecanismelor, fără deformarea componentelor.
- Verificarea protecțiilor și efectuarea testelor necesare înainte de punerea în funcțiune.
Prizele cu contact de protecție trebuie utilizate într-o instalație care asigură legarea corectă la conductorul de protecție. Explicăm această diferență în articolul despre prizele cu și fără contact de protecție.
Protecția diferențială reprezintă un alt element important al siguranței instalației. Rolul și tipurile acesteia sunt explicate în ghidul despre dispozitivele diferențiale.
Prize modulare în bucătărie, baie și exterior
În încăperile expuse la apă sau umiditate, alegerea se face în funcție de amplasare, gradul de protecție IP și cerințele aplicabile instalației. O ramă decorativă obișnuită nu transformă automat un mecanism într-o priză protejată împotriva apei.
În baie trebuie respectate zonele de instalare și condițiile de protecție corespunzătoare. În bucătărie trebuie evitată amplasarea necorespunzătoare lângă sursele de apă sau căldură. Pentru terase și alte spații expuse, se selectează produse și ansambluri destinate mediului respectiv.
Poți consulta și explicațiile despre gradele IP44, IP55 și IP65 ale prizelor de exterior. Gradul de protecție al ansamblului complet trebuie confirmat din documentație, nu dedus doar dintr-o componentă.
Greșeli frecvente când alegi prize modulare
- Cumperi numai mecanismul: descoperi ulterior că lipsesc suportul, rama sau adaptorul.
- Combini serii după aspect: piesele seamănă, dar nu se fixează corect.
- Confunzi modulele cu posturile: o ramă pentru două posturi nu este automat echivalentă cu un suport de două module.
- Ignori adâncimea dozei: mecanismul poate ocupa prea mult spațiu pentru conexiuni.
- Presupui că două prize dublează puterea: circuitul poate avea o limită comună.
- Impro vizezi adaptoare sau modifici suportul: fixarea și protecția ansamblului pot fi compromise.
Pentru renovări, cea mai practică soluție este să notezi codurile componentelor existente și să verifici oferta de piese compatibile. Dacă seria este retrasă din fabricație, caută o soluție oficială de înlocuire, nu o potrivire aproximativă.
Întrebări frecvente
Se potrivesc prizele modulare de la producători diferiți?
Nu trebuie presupus acest lucru. Fiecare sistem poate avea mecanisme de fixare, dimensiuni și rame diferite. Compatibilitatea între producători există doar dacă este indicată explicit și documentată pentru produsele respective.
Pot pune două prize modulare într-o singură ramă?
Da, dacă seria permite configurația și există suportul și rama corespunzătoare. Două prize de câte 2 module ar ocupa 4 module într-un sistem care folosește aceste dimensiuni. Conexiunile și protecția circuitului trebuie verificate separat.
Ce înseamnă o priză de 2 module?
Înseamnă că mecanismul ocupă două unități de spațiu în sistemul modular respectiv. Nu indică două ieșiri și nici o putere electrică dublă. Pentru caracteristicile electrice trebuie consultate valorile nominale ale produsului.
Pot păstra doza veche când schimb prizele?
Uneori da. Contează forma dozei, punctele de fixare, adâncimea, starea acesteia și compatibilitatea cu suportul nou. Electricianul verifică dacă instalarea se poate face corect fără modificări suplimentare.
Pot înlocui numai rama decorativă?
Da, dacă noua ramă este compatibilă cu suportul și mecanismele existente. Unele game oferă mai multe culori și finisaje pentru același sistem. Rama nu trebuie forțată și nu trebuie modificată pentru a se potrivi.
O priză modulară este mai sigură decât una clasică?
Nu automat. Siguranța depinde de calitatea produsului, caracteristicile electrice, protecțiile instalației și montajul corect. Sistemul modular oferă în primul rând flexibilitate și posibilitatea combinării unor funcții într-un ansamblu comun.
Pe scurt
- Prizele modulare formează un sistem din mecanisme, suporturi, rame și doze compatibile.
- Numărul de module exprimă spațiul ocupat, nu puterea electrică.
- Compatibilitatea se verifică după seria și codul produsului, nu după aspect.
- La 230 V și 16 A, puterea calculată este 3.680 W pentru o sarcină rezistivă, dar limita instalației poate fi mai mică.
- Înlocuirea și montajul electric se încredințează unui electrician autorizat ANRE.
- Înainte de cumpărare, verifică mecanismele, suportul, rama, doza și condițiile de utilizare.
