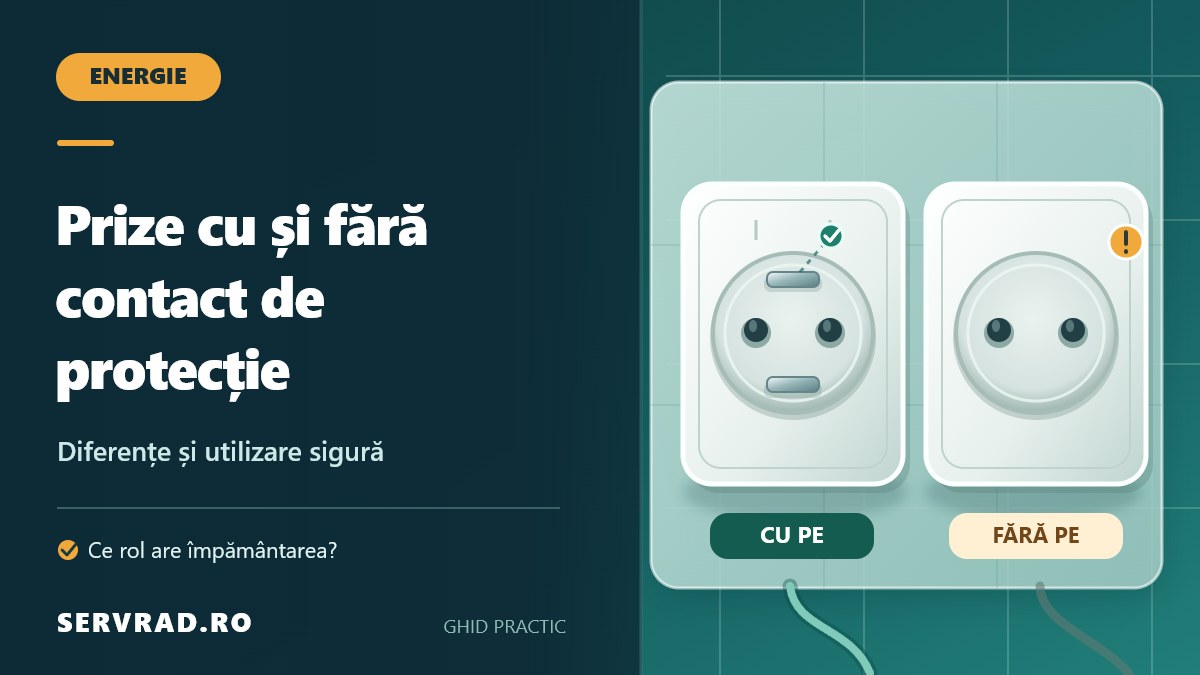

Diferența esențială dintre prizele cu și fără contact de protecție este posibilitatea conectării unui aparat electric la conductorul de protecție PE. O priză cu contact de protecție, conectată corect la instalație, contribuie la reducerea riscului de electrocutare atunci când apare un defect de izolație într-un aparat.
Nu orice echipament are nevoie de împământare, însă aparatele proiectate pentru conectarea la conductorul de protecție trebuie alimentate prin prize care asigură această conexiune. Aspectul exterior al prizei nu dovedește că protecția funcționează: contează și cablurile, conexiunile și dispozitivele din tabloul electric.
Răspunsul scurt
| Caracteristică | Priză cu contact de protecție | Priză fără contact de protecție |
|---|---|---|
| Contacte de alimentare | Două: fază și nul | Două: fază și nul |
| Contact pentru PE | Da | Nu |
| Conectarea carcasei aparatelor de clasa I la PE | Posibilă, dacă instalația este corectă | Nu este posibilă prin priză |
| Aparate cu dublă izolație, clasa II | Pot fi utilizate dacă ștecărul este compatibil | Pot fi compatibile, dar siguranța instalației trebuie verificată |
| Utilizare într-o instalație modernă | Soluția potrivită pentru circuitele uzuale de prize | Nu reprezintă o soluție echivalentă de protecție |
Important: o priză cu două orificii nu este neapărat lipsită de împământare. Majoritatea prizelor Schuko au tot două orificii pentru alimentare, dar includ și contacte metalice de protecție.
Ce este contactul de protecție și cum funcționează?

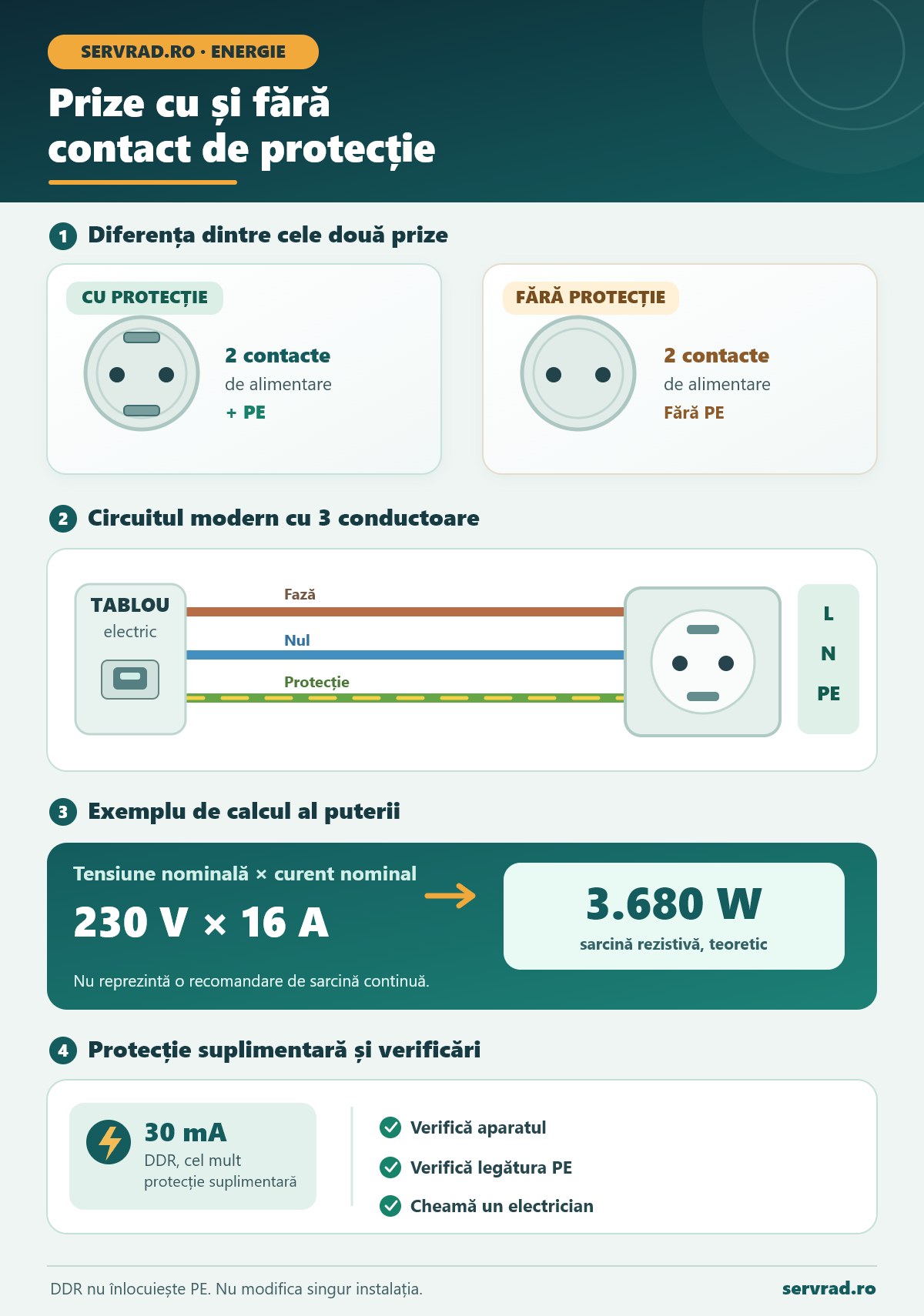

Într-o instalație monofazată modernă, circuitul unei prize utilizează în mod obișnuit trei conductoare: faza L, nulul N și conductorul de protecție PE. Primele două participă la alimentarea aparatului. Conductorul PE are rol de protecție și nu trebuie să transporte curentul normal de funcționare.
La o priză Schuko, de tip F, contactele metalice de protecție sunt poziționate pe marginile locașului. La prizele de tip E, conexiunea de protecție se realizează printr-un pin metalic al prizei. Ștecărele hibride E/F sunt construite pentru a realiza contactul de protecție cu ambele variante.
Dacă un defect face ca faza să atingă carcasa metalică a unui aparat de clasa I, conductorul PE oferă o cale pentru curentul de defect. Împreună cu dispozitivele de protecție și cu o instalație executată corespunzător, acest lucru permite deconectarea automată în condițiile prevăzute de proiect.
Conductorul PE nu este același lucru cu nulul de lucru N. Legarea improvizată a contactului de protecție la nul, direct în priză, poate crea situații periculoase și nu trebuie realizată de utilizator. Explicații suplimentare găsești în ghidul despre împământarea casei și verificarea instalației de protecție.
Ce aparate au nevoie de contact de protecție?
Aparate de clasa I
Echipamentele de clasa I folosesc izolația de bază și o conexiune de protecție pentru părțile conductoare accesibile. Exemple obișnuite sunt multe mașini de spălat, frigidere, cuptoare electrice și calculatoare desktop cu sursă de alimentare și carcasă metalică.
Un aparat de clasa I nu trebuie conectat la o priză fără conductor PE funcțional, chiar dacă ștecărul poate intra fizic în aceasta. Lipsa împământării poate rămâne neobservată până la apariția unui defect.
Aparate de clasa II
Aparatele de clasa II sunt realizate cu izolație dublă sau întărită și nu se bazează pe conectarea la conductorul PE pentru protecția împotriva șocurilor electrice. Sunt identificate prin simbolul a două pătrate concentrice.
Exemplele includ numeroase încărcătoare de telefon, alimentatoare și aparate electrice portabile. Ștecărul european plat cu doi pini, cunoscut drept Europlug, este destinat echipamentelor compatibile, fără conexiune de protecție. Totuși, simpla prezență a doi pini nu stabilește automat clasa aparatului: verifică marcajele și instrucțiunile producătorului.
Cum recunoști o priză fără contact de protecție?
Prizele vechi fără contact de protecție pot avea numai două orificii, fără elementele metalice specifice conectării PE. Ele pot fi întâlnite în instalații vechi sau în anumite adaptoare și prelungitoare.
Există însă și prize care par să aibă contacte de protecție, dar conductorul PE lipsește, este întrerupt sau nu este conectat corect. În această situație, aspectul prizei creează o falsă impresie de siguranță.
Poți observa vizual dacă priza este crăpată, înnegrită, slăbită sau prezintă contacte deformate. Nu demonta capacul și nu atinge conductoarele pentru a verifica împământarea.
Un electrician autorizat ANRE poate verifica continuitatea conductorului de protecție, polaritatea, impedanța buclei de defect, funcționarea dispozitivelor de protecție și alte caracteristici necesare, folosind instrumente adecvate.
Protecția diferențială înlocuiește împământarea?
Nu. Dispozitivul diferențial rezidual, numit DDR sau RCD, este o protecție suplimentară, nu un înlocuitor al conductorului PE.
DDR compară curentul care circulă pe conductoarele active ale circuitului. Dacă apare un dezechilibru suficient de mare, de exemplu din cauza unei scurgeri de curent, dispozitivul deconectează alimentarea.
Normativul românesc I 7-2011, modificat prin Ordinul nr. 959/2023, prevede protecție suplimentară prin DDR cu un curent diferențial rezidual nominal de cel mult 30 mA pentru prizele de utilizare generală și/sau receptoarele electrice cu curent nominal de cel mult 32 A, în condițiile stabilite de normativ.
Un DDR de 30 mA nu garantează absența electrocutării și nu elimină necesitatea protecției de bază, a conductorului PE sau a verificărilor instalației. Nici siguranța automată pentru suprasarcină și scurtcircuit nu are același rol ca DDR. Pentru explicații, consultă ghidul despre protecția diferențială și alegerea tipului potrivit.
Exemple practice de utilizare
Exemplul 1: mașina de spălat
O mașină de spălat de clasa I are nevoie de conexiunea de protecție prevăzută de producător. Dacă locuința are doar prize vechi fără PE, schimbarea măștii prizei nu rezolvă problema. Este necesară verificarea și, după caz, modernizarea circuitului de către un electrician autorizat ANRE.
Exemplul 2: încărcătorul telefonului
Un încărcător de clasa II, identificat prin simbolul dublei izolații, poate avea ștecăr cu doi pini fără contact PE. Acest lucru nu indică un defect. Încărcătorul trebuie însă să fie nedeteriorat, compatibil cu tensiunea rețelei și folosit într-o priză sigură.
Exemplul 3: adaptorul de călătorie
În Germania și România întâlnești frecvent prize de tip F, în timp ce alte țări europene utilizează și tipurile E sau L. În Marea Britanie sunt utilizate prize de tip G. Un adaptor trebuie ales după tipul prizei, tensiunea acceptată, puterea aparatului și continuitatea conexiunii PE, dacă aceasta este necesară.
Un adaptor fără contact de protecție nu poate transforma o priză neîmpământată într-una împământată. De asemenea, adaptoarele obișnuite de călătorie nu transformă tensiunea rețelei.
Câtă putere suportă o priză cu contact de protecție?
Contactul PE nu mărește puterea admisă a prizei. Capacitatea de alimentare depinde de curentul nominal al prizei, conductoare, conexiuni și protecțiile circuitului.
De exemplu, pentru o priză nominală de 16 A alimentată la 230 V, puterea electrică aparentă calculată prin produsul tensiunii și curentului este de 3.680 VA; pentru o sarcină rezistivă, aceasta corespunde unei puteri active de aproximativ 3.680 W.
Calculul este 230 V × 16 A = 3.680 VA. Aceasta este o valoare teoretică, nu o recomandare de utilizare continuă la sarcină maximă. Limita reală poate fi mai mică, în funcție de instalație și de celelalte aparate conectate.
În cazul prelungitoarelor, verifică separat limitele înscrise pe produs. Ghidul despre puterea suportată de un prelungitor explică de ce nu trebuie adunate sarcini mari fără verificarea capacității circuitului.
Ce faci dacă locuința are prize fără împământare?
- Identifică aparatele care necesită PE. Consultă simbolurile de clasă și manualele, fără să presupui că orice aparat cu doi pini este automat sigur.
- Solicită verificarea instalației. Un electrician autorizat ANRE trebuie să stabilească tipul rețelei, starea circuitelor și măsurile necesare. Nu improviza legături între nul și contactul de protecție.
- Modernizează circuitul conform proiectului. După caz, sunt necesare conductoare și prize corespunzătoare, protecții diferențiale și verificări finale documentate.
Dacă o priză se încălzește neobișnuit, miroase a ars, produce scântei repetate sau este deteriorată, nu o mai utiliza. Cere verificarea circuitului. La fel, dacă simți furnicături când atingi carcasa unui aparat, întrerupe folosirea lui fără să repeți atingerea pentru confirmare.
Pentru lucrările de modernizare, merită verificată și organizarea protecțiilor în tabloul electric al locuinței.
Întrebări frecvente
Pot înlocui o priză fără împământare cu una Schuko?
Doar înlocuirea mecanismului nu asigură protecția. Este necesară existența unei conexiuni PE corecte, verificată prin măsurători. Lucrările trebuie efectuate de un electrician autorizat ANRE.
Este periculos să folosesc o priză fără contact de protecție?
Riscul depinde de echipamentul conectat și de instalație. Pentru un aparat de clasa I, lipsa conexiunii PE este o problemă serioasă de siguranță. Aparatele de clasa II nu necesită PE, dar trebuie alimentate din instalații sigure.
Priza cu protecție împiedică orice electrocutare?
Nu. Contactul PE contribuie la protecția în caz de defect, dar nu împiedică atingerea accidentală a unui conductor activ. Sunt necesare izolație corectă, protecții adecvate și utilizarea prudentă a echipamentelor.
Un tester de priză poate confirma împământarea?
Un tester simplu poate indica unele erori de conectare, dar nu demonstrează singur că instalația este sigură. Verificarea completă necesită măsurători și interpretarea rezultatelor de către un specialist.
De ce are încărcătorul meu doar doi pini?
Multe încărcătoare sunt realizate în clasa II, cu izolație dublă sau întărită. Dacă produsul are marcajul corespunzător și este folosit conform instrucțiunilor, nu necesită contact PE.
Este suficient un diferențial de 30 mA într-o instalație veche?
Nu. DDR oferă protecție suplimentară, însă nu substituie conductorul de protecție sau celelalte măsuri de siguranță. Un electrician trebuie să evalueze instalația înainte de alegerea și montarea dispozitivelor.
Pe scurt
- Priza cu contact de protecție permite conectarea conductorului PE la echipamentele care au nevoie de acesta.
- Aparatele de clasa I necesită conexiunea de protecție prevăzută de producător; cele de clasa II folosesc izolație dublă sau întărită.
- Contactele metalice vizibile nu garantează că împământarea funcționează.
- DDR de cel mult 30 mA este o măsură suplimentară, nu un substitut pentru PE.
- Verificările și modificările instalației electrice se fac de un electrician autorizat ANRE.
