Umbra pe panourile fotovoltaice reduce producția de energie, iar o umbră mică poate provoca pierderi electrice mai mari decât suprafața acoperită. Diodele bypass limitează anumite efecte ale umbririi, iar optimizatoarele și microinvertoarele pot recupera o parte dintre pierderile provocate de funcționarea neuniformă a panourilor.
Impactul real depinde de poziția umbrei, durata acesteia, conexiunile dintre panouri și tipul invertorului. Un horn care umbrește câteva celule la prânz poate fi mai problematic decât un copac care acoperă un panou doar dimineața devreme.
Răspunsul scurt
| Situație | Efect posibil | Ce trebuie verificat |
|---|---|---|
| Umbră pe câteva celule | Scade curentul unei secțiuni; poate interveni o diodă bypass. | Poziția celulelor și configurația modulului. |
| Un panou umbrit într-un string | Poate afecta și producția celorlalte panouri conectate. | MPPT, diode și conexiunea stringurilor. |
| Umbrire diferită între panouri | Apar pierderi suplimentare din nepotrivirea punctelor de funcționare. | Utilitatea optimizatoarelor sau microinvertoarelor. |
| Umbră persistentă pe acoperiș | Scade producția anuală, uneori semnificativ. | Amplasarea panourilor și analiza sezonieră a umbrelor. |
Nu există un procent universal de pierdere. Două instalații identice ca putere instalată pot avea rezultate diferite dacă panourile, stringurile și obstacolele sunt dispuse altfel.
De ce o umbră mică poate reduce mult producția?
Celulele fotovoltaice produc curent electric atunci când primesc lumină. În interiorul unui modul, numeroase celule sunt legate electric în serie. Într-o asemenea conexiune, curentul este comun, iar o celulă mai slab iluminată poate limita curentul disponibil.
De exemplu, o frunză, umbra unei antene sau marginea unui horn poate afecta numai câteva celule. Totuși, consecința electrică nu este obligatoriu proporțională cu aria umbrei, deoarece celulele respective fac parte dintr-un circuit comun.
Ce se întâmplă într-un string?
Un string este un grup de panouri conectate în serie. Când unul dintre panouri funcționează diferit din cauza umbrei, caracteristica electrică a întregului string se modifică. Invertorul încearcă să găsească punctul de putere maximă, numit MPPT, dar acesta poate deveni mai dificil de identificat.
La instalațiile cu mai multe stringuri conectate la același MPPT, diferențele de umbrire pot genera pierderi suplimentare. Contează inclusiv intervalul de tensiune acceptat de invertor.
Ce sunt diodele bypass și cum funcționează?
Diodele bypass sunt componente de protecție integrate în modulele fotovoltaice. Ele permit curentului să ocolească anumite grupuri de celule atunci când condițiile electrice o impun, reducând riscul de încălzire locală excesivă, cunoscută drept hot-spot.
Numeroase module clasice cu 60 sau 72 de celule au trei diode bypass, fiecare asociată unui grup de celule. Configurația diferă însă la modelele moderne, inclusiv la cele cu celule tăiate în jumătate. Numărul și dispunerea se verifică în documentația producătorului.
Dacă o secțiune este ocolită prin diodă, celelalte secțiuni pot continua să contribuie la producție. În schimb, energia pe care ar fi produs-o secțiunea ocolită se pierde, iar dioda introduce și o mică pierdere electrică.
Este greșit să presupunem că umbrirea unei treimi din panou înseamnă întotdeauna o reducere de exact o treime a puterii. Poziția umbrei față de grupurile de celule, conexiunile dintre stringuri și comportamentul MPPT pot modifica semnificativ rezultatul.
Optimizatoare fotovoltaice versus microinvertoare
Optimizatoarele de putere
Un optimizator este un dispozitiv electronic montat, de regulă, la nivelul unui modul fotovoltaic. Acesta poate urmări punctul de putere maximă al modulului și adapta funcționarea electrică pentru a reduce anumite pierderi provocate de diferențele dintre panouri.
Optimizatoarele pot fi utile când unele panouri primesc umbră, iar altele sunt complet iluminate. Totuși, eficiența depinde de arhitectura sistemului, compatibilitatea echipamentelor și limitele de tensiune și curent. Ele introduc propriile pierderi de conversie și componente suplimentare pe acoperiș.
Microinvertoarele
Un microinvertor transformă curentul continuu în curent alternativ la nivelul unui panou sau al unui grup mic de panouri, potrivit modelului. Într-o configurație cu câte un microinvertor pentru fiecare modul, umbrirea unuia nu obligă celelalte module să funcționeze la același punct electric.
Avantajul este independența mai mare dintre panouri. Dezavantajele pot include un cost inițial superior și mai multe componente electronice amplasate pe acoperiș, unde accesul pentru intervenții poate fi dificil.
Ce soluție alegem?
| Soluție | Avantaj principal | Limitare |
|---|---|---|
| Invertor string fără optimizatoare | Arhitectură mai simplă. | Sensibilitate la anumite tipuri de umbrire neuniformă. |
| Invertor cu optimizatoare compatibile | Poate recupera pierderi de nepotrivire între module. | Nu elimină pierderea luminii și are limite proprii. |
| Microinvertoare | Funcționare independentă la nivelul modulelor. | Mai multe echipamente și cerințe de compatibilitate. |
Nicio tehnologie nu poate recupera integral energia solară blocată de umbră. Înainte de alegerea echipamentelor, trebuie stabilit câtă energie se pierde efectiv și ce parte din pierdere poate fi recuperată.
Pentru diferențele dintre arhitecturile principale ale sistemelor, consultați și ghidul despre invertoare on-grid, hibride și off-grid.
Cum calculăm pierderile provocate de umbră?

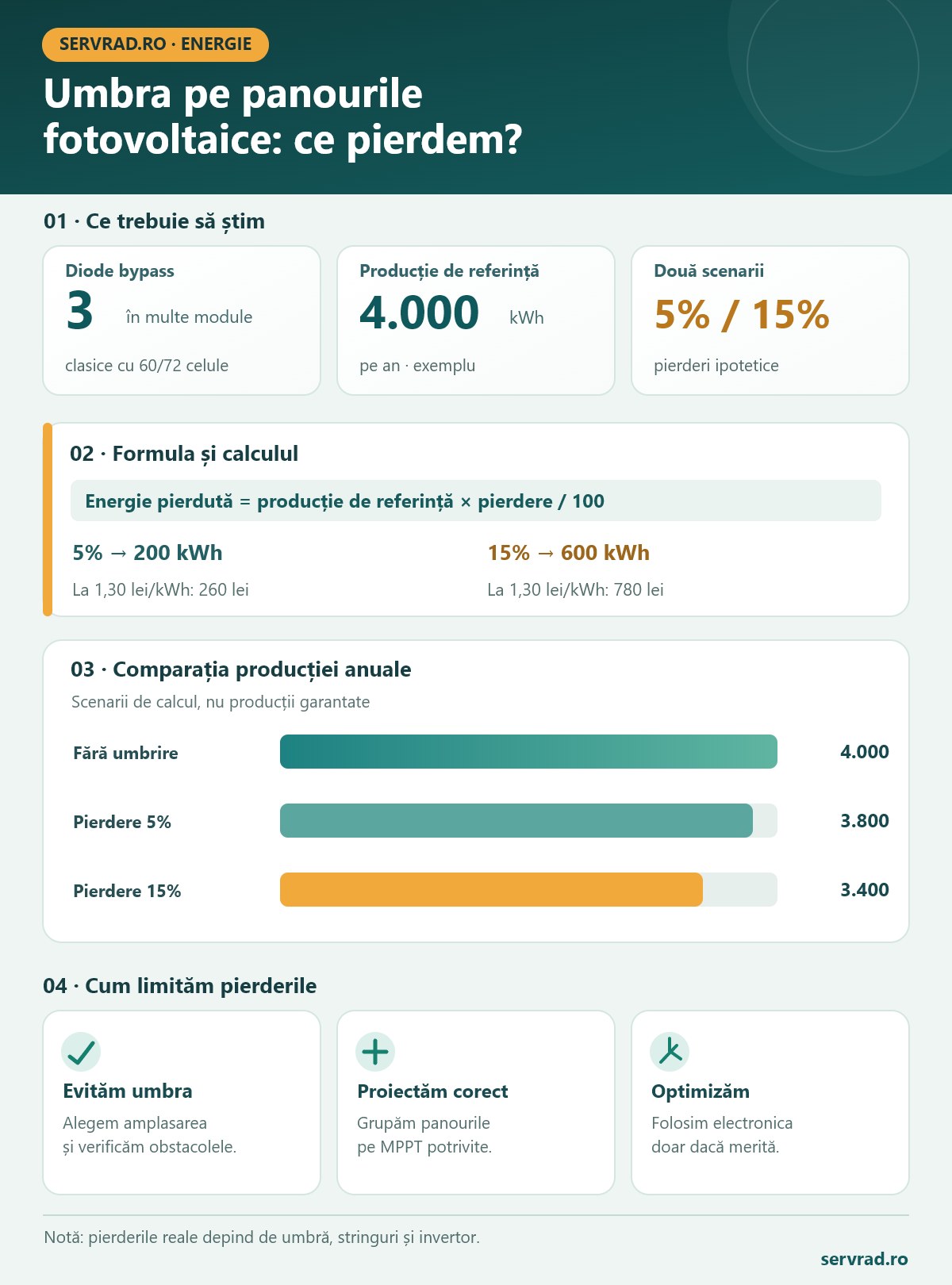

Formula de bază este simplă: energia pierdută este egală cu producția anuală de referință înmulțită cu procentul de pierdere împărțit la 100. Dificultatea constă în determinarea corectă a procentului, nu în operația matematică.
Exemplu: instalație cu producție de 4.000 kWh anual
Presupunem, exclusiv pentru exemplificare, că un sistem ar produce 4.000 kWh anual fără umbrire. Comparăm două scenarii ipotetice de pierdere, de 5% și 15%. Aceste procente nu reprezintă predicții pentru o instalație reală.
| Scenariu | Energie pierdută | Producție rămasă |
|---|---|---|
| Fără pierderi prin umbrire | 0 kWh/an | 4.000 kWh/an |
| Pierdere ipotetică de 5% | 200 kWh/an | 3.800 kWh/an |
| Pierdere ipotetică de 15% | 600 kWh/an | 3.400 kWh/an |
În primul scenariu, calculul este 4.000 × 5 / 100 = 200 kWh. În al doilea, 4.000 × 15 / 100 = 600 kWh. Diferența dintre cele două scenarii este de 400 kWh anual.
La un preț strict exemplificativ de 1,30 lei/kWh, energia pierdută ar avea o valoare aritmetică de 260 lei, respectiv 780 lei anual. Aceste sume nu sunt economii garantate: valoarea economică reală depinde de autoconsum, compensarea energiei injectate și contractul de furnizare.
Pentru estimarea producției înainte de umbrire, poate fi util și articolul cât produce un panou fotovoltaic de 450 W. Puterea nominală nu trebuie confundată cu energia efectiv produsă într-un an.
Cum verificăm dacă umbra afectează instalația?
- Identificăm obstacolele. Observăm hornurile, copacii, antenele, clădirile vecine și orice obiect care proiectează umbre pe panouri.
- Notăm intervalele orare. Urmărim dintr-un loc sigur când începe umbrirea și cât durează, fără să urcăm neprotejați pe acoperiș.
- Verificăm anotimpurile. Poziția aparentă a Soarelui se schimbă pe parcursul anului. O zonă liberă vara poate fi umbrită iarna.
- Analizăm producția. Comparăm zile cu vreme asemănătoare și verificăm eventualele scăderi repetate în aceleași intervale.
- Consultăm monitorizarea pe module. Dacă sistemul o permite, verificăm dacă anumite panouri au producție constant mai mică.
- Solicităm o simulare. Un proiectant poate evalua geometria umbrelor și pierderile electrice folosind instrumente specializate, precum PVsyst.
O producție redusă nu înseamnă automat umbrire. Cauzele pot include murdăria, temperatura ridicată, limitările invertorului, condițiile meteorologice sau o defecțiune. Pentru depuneri de praf și alte impurități, vedeți și curățarea corectă a panourilor fotovoltaice.
Cum reducem pierderile în practică?
Cea mai eficientă măsură este, de regulă, evitarea umbrelor importante încă din faza de proiectare. Poziționarea panourilor trebuie analizată împreună cu orientarea, înclinarea și distanța față de obstacole.
- Reamplasarea modulelor: mutarea unui panou dintr-o zonă umbrită poate fi mai eficientă decât adăugarea unui optimizator.
- Gruparea corectă a panourilor: modulele cu condiții similare de iluminare pot fi repartizate pe intrări MPPT potrivite.
- Utilizarea electronicii la nivel de modul: optimizatoarele sau microinvertoarele pot avea sens când umbrirea neuniformă nu poate fi evitată.
- Gestionarea vegetației: toaletarea legală și sigură a arborilor poate reduce umbrirea, fără a afecta inutil vegetația.
- Monitorizarea periodică: compararea producției cu estimările ajută la identificarea schimbărilor importante.
Relația dintre poziția panourilor și expunerea solară este explicată suplimentar în ghidul despre orientarea și înclinarea panourilor fotovoltaice.
Modificarea conexiunilor DC, a stringurilor sau a echipamentelor fotovoltaice trebuie realizată de un electrician autorizat ANRE, cu competențele necesare pentru instalații fotovoltaice. Nu deconectați mufele panourilor sub sarcină și nu interveniți asupra diodelor bypass. Circuitele fotovoltaice pot rămâne sub tensiune cât timp modulele sunt iluminate.
Întrebări frecvente
Dacă un singur panou este umbrit, scade producția întregului string?
Este posibil, dar nu obligatoriu în aceeași proporție. Contează diodele bypass, gradul umbririi, conexiunile electrice și modul în care invertorul urmărește punctul de putere maximă. Uneori efectul este limitat, alteori apar pierderi importante la nivelul stringului.
Optimizatoarele elimină complet pierderile provocate de umbră?
Nu. Ele pot recupera o parte din pierderile electrice cauzate de nepotrivirea dintre module, însă nu pot înlocui radiația solară blocată. Beneficiul trebuie calculat pentru configurația concretă, ținând cont și de eficiența optimizatoarelor.
Panourile fotovoltaice funcționează și la umbră?
Da, dacă primesc suficientă lumină, inclusiv difuză, pot produce energie. Puterea este însă mai mică decât în condiții favorabile de iluminare directă. Umbra densă și persistentă poate reduce considerabil producția.
Umbra poate deteriora un panou fotovoltaic?
Umbrirea parțială poate favoriza apariția unor puncte fierbinți în anumite condiții electrice. Diodele bypass sunt concepute să limiteze acest risc, dar protecția nu justifică ignorarea defectelor sau a încălzirilor anormale. Suspiciunile de deteriorare trebuie investigate de personal calificat.
Merită montate optimizatoare pe un sistem existent?
Depinde de pierderile măsurate, compatibilitatea cu invertorul și energia suplimentară estimată. Pentru o umbrire scurtă, dimineața devreme, investiția poate avea un beneficiu redus. Pentru umbrire neuniformă repetată, merită analizată tehnic și economic.
Ce este mai important: orientarea panourilor sau evitarea umbrei?
Ambele influențează producția. O orientare favorabilă nu compensează automat o umbrire severă, iar o poziție ușor diferită, dar fără obstacole, poate genera mai multă energie. Alegerea corectă se face pe baza producției anuale estimate, nu doar a direcției acoperișului.
Pe scurt
- Umbra pe câteva celule poate provoca pierderi mai mari decât sugerează suprafața acoperită.
- Diodele bypass protejează grupurile de celule și influențează comportamentul panourilor umbrite.
- Optimizatoarele și microinvertoarele pot limita anumite pierderi, dar nu elimină efectul lipsei de lumină.
- Procentul real de pierdere se stabilește prin măsurători și simularea configurației concrete.
- Evitarea umbrei și proiectarea corectă rămân prioritare înaintea cumpărării unor echipamente suplimentare.
