Tabloul electric este cutia din care pleacă toate circuitele casei. Într-un tablou modern găsești un întrerupător general, câte o siguranță automată pentru fiecare circuit, unul sau mai multe diferențiale care protejează oamenii și, tot mai des, un descărcător de supratensiune. Dacă știi ce înseamnă fiecare aparat, poți găsi singur circuitul care a sărit, îl poți rearma și poți testa diferențialul.
Mai jos ai componentele pe rând, marcajele, un tablou tipic de casă, diferențele dintre monofazat și trifazat, semnele de pericol și limita dintre ce faci tu și ce face electricianul.
Important: în tablou există conductoare sub tensiune chiar și cu întrerupătorul general oprit (bornele lui de intrare rămân alimentate). Orice lucrare în interiorul tabloului o face un electrician autorizat ANRE.
Răspunsul scurt: ce găsești în tablou
| Aparat | Cum îl recunoști | Ce face |
|---|---|---|
| Întrerupător general | Primul aparat, mai lat, marcat „General” sau „0 / I” | Deconectează toată casa |
| Descărcător de supratensiune (SPD) | Module cu cartuș și o fereastră verde / roșie | Deviază spre pământ vârfurile de tensiune |
| Diferențial (RCCB) | Buton „T” sau „TEST”, scrie 30 mA | Deconectează la curent de defect spre pământ, protejează persoanele |
| Siguranță automată (MCB) | Module înguste, scrie B10, C16 etc. | Protejează cablul unui circuit la suprasarcină și scurtcircuit |
| Disjunctor diferențial (RCBO) | Ca o siguranță, dar cu buton „T” și 30 mA | Siguranță și diferențial într-un singur aparat |
| Bare N și PE | Șiruri de borne cu fire albastre, respectiv verde-galbene | Adună nulurile și conductoarele de protecție |
| Contactor, ceas, contor secundar | Module cu bobină sau cu afișaj | Comandă boilerul, încălzirea; măsoară consumul unui circuit |
Contorul nu e în tabloul tău
Contorul principal se află de obicei în firida de branșament, pe gard sau pe fațadă: BMPM la monofazat, BMPT la trifazat (bloc de măsură și protecție). Firida aparține operatorului de distribuție și este sigilată.
La Distribuție Energie Electrică România (fosta Electrica), specificația pentru BMPM monofazat din 2026 prevede un separator cu fuzibil accesibil doar operatorului, contorul, un întreruptor automat diferențial curba C de 16 – 40 A, cu capacitate de rupere de cel puțin 6 kA și sensibilitate de 300 mA, plus o protecție care deconectează când tensiunea urcă la aproximativ 270 V sau când se întrerupe nulul.
Tot de acolo: tabloul utilizatorului nu este proprietatea operatorului, iar limita dintre instalații e la bornele de ieșire din BMPM. Coloana până în casă și tabloul sunt ale tale. Alți operatori pot avea echipări puțin diferite.
Componentele, pe rând
Întrerupătorul general
Primul aparat din tablou, bipolar la monofazat și tetrapolar la trifazat. Poate fi un separator (doar deconectează) sau un întreruptor automat. Îl folosești când vrei să oprești toată casa, de exemplu într-o urgență.
Siguranțele automate
Fiecare circuit are siguranța lui. C16 înseamnă curba C și curent nominal de 16 A. Siguranța se alege după secțiunea cablului, nu după aparate: 10 A pentru 1,5 mm², 16 A pentru 2,5 mm² (vezi ce secțiune de cablu îmi trebuie). Curbele și amperajele sunt explicate în siguranța automată: cum alegi amperajul și curba.
În casele vechi mai găsești siguranțe fuzibile cu filet, din porțelan. Dacă ai așa ceva, tabloul și probabil instalația au nevoie de o evaluare.
Diferențialele și RCBO-urile
Diferențialul compară curentul de pe fază cu cel de pe nul și deconectează când o parte se scurge spre pământ. Pentru protecția persoanelor se folosește 30 mA, de regulă tip A. Un diferențial (RCCB) protejează un grup de circuite și e urmat de siguranțe automate. Un RCBO face ambele lucruri pentru un singur circuit. Tipurile AC, A, F și B sunt în diferențialul: ce face și ce tip îți trebuie.
Descărcătorul de supratensiune (SPD)
Preia vârfurile scurte de tensiune, de la un trăsnet căzut lângă linie sau de la comutații în rețea, și le deviază spre împământare înainte să ajungă la electronice. Tipul 1 (testat cu unda de trăsnet 10/350 µs) se montează la clădirile cu paratrăsnet, tipul 2 (unda 8/20 µs) este cel obișnuit în tabloul casei, iar tipul 3 e o protecție fină lângă echipamentele sensibile.
Fereastra de stare verde înseamnă funcțional, roșie înseamnă cartuș consumat. Descărcătorul are nevoie de o împământare bună (vezi împământarea casei). Nu-l confunda cu protecția din firidă, care reacționează la tensiuni prea mari de durată, nu la impulsuri scurte.
Barele de nul și de protecție
Nulurile se adună pe bara N (sau pe barele fiecărui diferențial), conductoarele de protecție pe bara PE, legată la priza de pământ. Culorile standard: verde-galben pentru protecție (PE), albastru pentru nul (N), maro, negru, gri pentru faze. În instalațiile vechi culorile pot fi altele, așa că nu decide după culoare că un fir nu e sub tensiune.
Contactoare și contoare secundare
Un contactor este un întrerupător comandat electric, pentru boilerul pornit noaptea, încălzirea în pardoseală sau iluminatul exterior pe ceas. Un zumzet ușor al lui e normal la multe modele. Un contor modular măsoară consumul unui circuit, de exemplu al pompei de căldură; nu e contor de facturare.
Cum citești marcajele
| Ce scrie | Pe ce aparat | Ce înseamnă |
|---|---|---|
| C16, B10, C32 | Siguranță, RCBO | Curba (B, C, D) și curentul nominal în amperi |
| 4500, 6000 sau 10000 într-un dreptunghi | Siguranță | Capacitatea de rupere: 4,5, 6 sau 10 kA |
| 30 mA sau IΔn = 0,03 A | Diferențial, RCBO | Sensibilitatea la curent de defect |
| 40 A pe un diferențial | Diferențial | Curentul maxim pe care îl poate trece, nu pragul de declanșare |
| T sau TEST | Diferențial, RCBO | Butonul de test, de apăsat lunar |
Cum arată un tablou tipic de casă

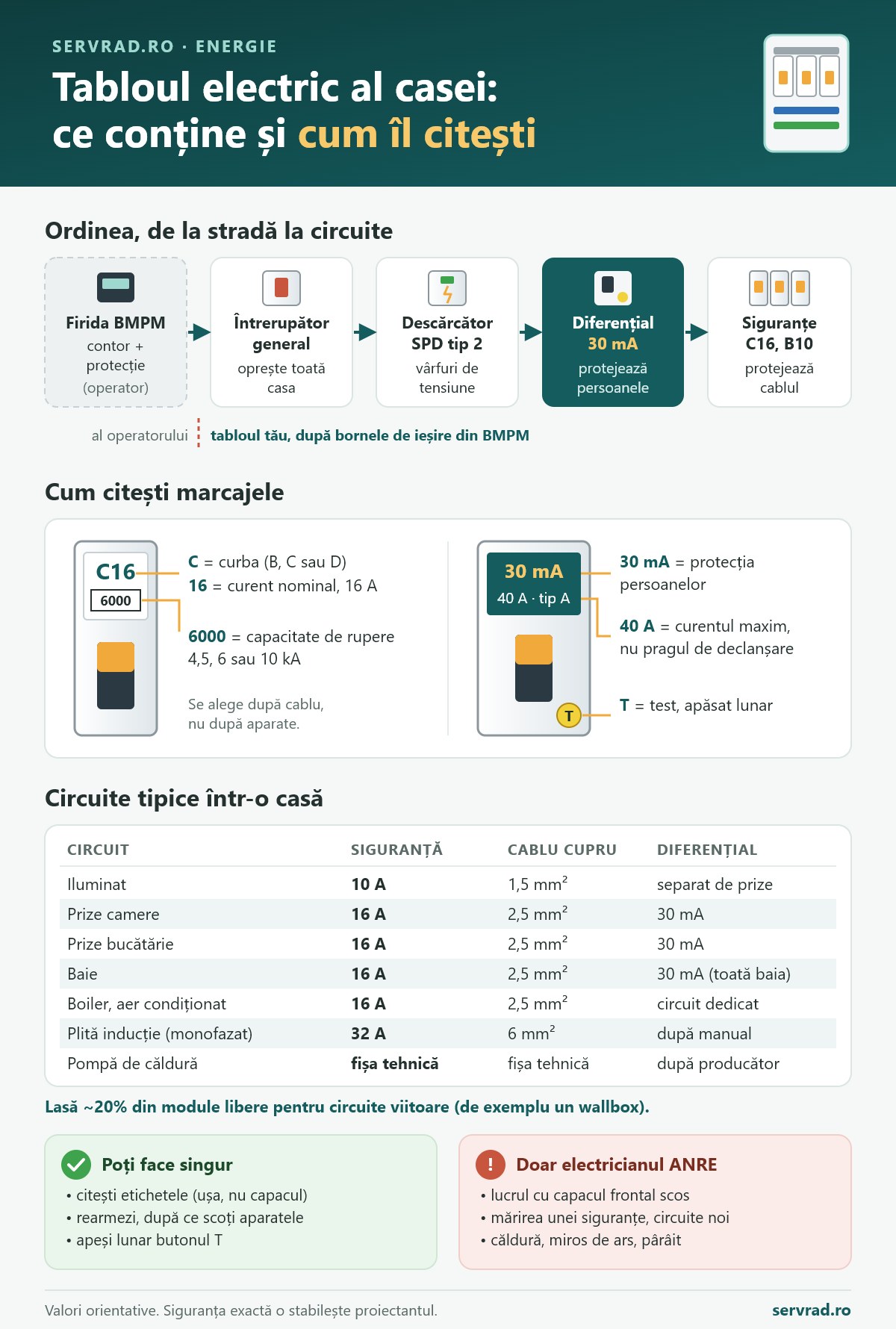

Ordinea obișnuită: întrerupător general, descărcător, apoi grupurile de circuite, fiecare grup sub diferențialul lui. Circuitele uzuale:
| Circuit | Siguranță uzuală | Cablu cupru | Observații |
|---|---|---|---|
| Iluminat, pe nivel sau zonă | 10 A | 1,5 mm² | Separat de prize |
| Prize camere (1–2 circuite) | 16 A | 2,5 mm² | Sub diferențial de 30 mA |
| Prize bucătărie | 16 A | 2,5 mm² | Două circuite dacă ai multe aparate |
| Plită cu inducție | 32 A monofazat sau 2–3 × 16 A | 6 mm² sau 2,5 mm² | Conectarea exactă e în manualul plitei |
| Cuptor electric | 16 A | 2,5 mm² | Circuit dedicat |
| Mașină de spălat / uscător | 16 A | 2,5 mm² | Dedicat, 30 mA tip A sau F, după manual |
| Baie | 16 A | 2,5 mm² | Toate circuitele din baie sub 30 mA |
| Boiler electric | 16 A | 2,5 mm² | Dedicat, eventual prin contactor |
| Aer condiționat | 16 A pe unitate | 2,5 mm² | Sau ce cere manualul unității |
| Pompă de căldură | Din fișa tehnică | Din fișa tehnică | Tipul de diferențial îl cere producătorul |
| Exterior, garaj, anexă | 16 A | 2,5 sau 4 mm² | 30 mA; pe trasee lungi, secțiune mai mare |
Valorile sunt orientative și presupun cablu de cupru și trasee de lungime obișnuită. Siguranța exactă pentru fiecare circuit o stabilește proiectantul, după cablu, lungimea traseului și aparatul alimentat.
Reguli bune: nu pune toată casa pe un singur diferențial, pune iluminatul și prizele pe diferențiale diferite și lasă aproximativ 20% din module libere pentru circuite viitoare, cum ar fi un wallbox.
Etichetarea: fiecare siguranță cu numele ei
Fiecare aparat ar trebui să aibă o etichetă clară: camera și ce alimentează, de exemplu „Prize dormitor 1 + hol”. „Circuit 3” nu ajută pe nimeni. Pe interiorul ușii trebuie să stea schema monofilară, desenul care arată ce aparat protejează ce circuit.
Dacă etichetele lipsesc, le poți reface fără să deschizi capacul: oprești pe rând câte o siguranță și notezi ce s-a stins (la prize, cu o lampă sau un încărcător cu led). Fotografiază apoi tabloul. Schema o ceri electricianului la următoarea intervenție.
Tablou monofazat sau trifazat
- Monofazat (230 V): întrerupător general bipolar, diferențiale 2P, siguranțe 1P sau 1P+N. Toate circuitele sunt pe aceeași fază.
- Trifazat (400 V între faze): întrerupător general tetrapolar, diferențiale 4P, aparate 3P sau 4P pentru plită, pompă de căldură sau wallbox de 11 kW. Circuitele monofazate se împart cât mai echilibrat pe cele trei faze, iar multe tablouri au câte un led de semnalizare pe fază.
Atenție la trifazat: între două faze sunt 400 V, iar două circuite vecine pot fi pe faze diferite. Când alegi între variante, vezi monofazat sau trifazat.
Semne că tabloul are o problemă
- Căldură: o siguranță fierbinte la atingere (ușor călduță la sarcină mare poate fi normal). Cauza tipică e o bornă slăbită.
- Miros de plastic ars sau de izolație încinsă, chiar și intermitent.
- Bâzâit sau pârâit care vine de la o siguranță sau o bornă, nu de la un contactor.
- Urme: plastic decolorat, borne înnegrite, carcase deformate.
- O siguranță care sare repetat sau un diferențial care nu se mai rearmează.
- Becuri care pâlpâie când pornește un aparat mare: posibil o conexiune slăbită, inclusiv pe nul.
Dacă simți miros de ars sau vezi fum, oprește întrerupătorul general doar dacă ajungi la el fără risc, nu deschide capacul și cheamă un electrician. La flacără, suni la 112. Nu arunca niciodată apă pe un tablou sub tensiune.
Ce poți face singur și ce face doar electricianul
Poți face singur
- să deschizi ușa tabloului (nu capacul frontal de peste borne) și să citești etichetele;
- să rearmezi o siguranță sau un diferențial, după ce ai scos din priză aparatele de pe circuit;
- să apeși lunar butonul de test al diferențialelor;
- să oprești siguranța unui circuit înainte să schimbi un bec;
- să verifici fereastra descărcătorului și să faci etichete și fotografii.
Face doar un electrician autorizat ANRE
- orice lucrare cu capacul frontal scos: strângerea bornelor, înlocuirea aparatelor, circuite noi;
- schimbarea amperajului unei siguranțe (nu se mărește fără schimbarea cablului);
- montarea diferențialelor și a descărcătorului;
- legarea unui generator la instalație, doar printr-un comutator care separă rețeaua;
- măsurătorile: priza de pământ, rezistența de izolație, verificarea diferențialelor cu aparat dedicat.
Întrebări frecvente
De ce sare siguranța, dar nu și diferențialul?
Siguranța reacționează la prea mult curent (prea multe aparate sau un scurtcircuit), diferențialul la curent scurs spre pământ. Dacă sare doar siguranța, de obicei ai suprasolicitat circuitul.
Pot înlocui singur o siguranță defectă cu una identică?
Nu e recomandat: se scoate capacul frontal și se lucrează lângă borne sub tensiune. Electricianul o face repede și verifică și strângerea conexiunilor.
Câte module trebuie să aibă tabloul?
Numără aparatele (o siguranță 1P are de obicei un modul, un diferențial 2P două, unul 4P patru) și adaugă o rezervă de aproximativ 20%. Un tablou plin ochi se întreține greu și se încălzește mai tare.
Ce înseamnă un descărcător cu fereastra roșie?
Că elementul de protecție s-a consumat, de obicei după un impuls mare. Casa funcționează, dar fără protecție la supratensiuni până când electricianul înlocuiește cartușul.
Pe scurt
- Contorul e în firida operatorului; tabloul din casă e al tău.
- Tabloul conține întrerupător general, descărcător, diferențiale, siguranțe automate și bare N și PE.
- C16 înseamnă curba C, 16 A; siguranța se alege după cablu.
- Etichetează fiecare circuit și păstrează schema monofilară în ușă.
- Căldură, miros de ars sau pârâit: cheamă electricianul.
- Tu citești, rearmezi și testezi; restul îl face un electrician autorizat ANRE.
